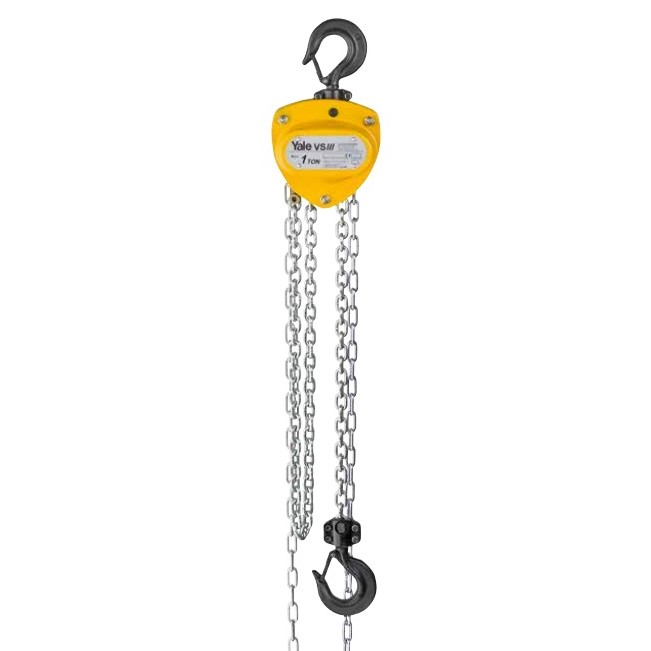

Yale VS III Handkettenzug
- Überlastschutz (Schlupfkupplung) auf Anfrage verfügbar!
- Die extrem niedrige Bauhöhe erlaubt größtmögliche Nutzung der Hubhöhe
- Präzise bearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette
- Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad
- Verzinkte und gelbchromatierte Bremsteile und Kettenführungsrollen sorgen für erhöhten Korrosionsschutz
- Standardmaßig met verzinkter Lastkette nach EN 818-7
Produktinformation
- Das geschlossene, robuste Stahlblechgehäuse den Einsatz im Freien
- Die Handkettenführung sorgt für einen reibungslosen Ablauf der Handkette ohne verkanten oder verklemmen
- Hochwertige Lager in den Seitenplatten, dem Getriebedeckel und im Lastkettenrad, sorgen für einen einwandfreien Rundlauf von Lastkettenrad und Antriebsritzel
- Optimierte Handkräfte bieten einfache Handhabung
- Die mit robusten Sicherheitsbügeln versehenen Haken sind um 360°drehbar
- Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung sowie der verstärkte Handraddeckel, sorgen für erhöhte Stabilität
- Die extrem niedrige Bauhöhe erlaubt größtmögliche Nutzung der Hubhöhe
| Modell | WLL (Tonne) | Kettemaße (mm) | Hub (mm) | Anzahl der Stränge | A min. (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) | Gewicht (kg) |
| VS-III 250 | 0.25 | 4 x 12 | 50 | 1 | 290 | 12 | 26 | 11 | 118 | 113 | 65 | 48 | 190 | 4.9 |
| VS-III 500 | 0.55 | 5 x 15 | 26 | 1 | 350 | 21 | 28 | 16 | 145 | 140 | 80 | 60 | 240 | 9 |
| VS-III 1000 | 1 | 6 x 18 | 24 | 1 | 380 | 27 | 32 | 19 | 158 | 155 | 87 | 68 | 270 | 11.5 |
| VS-III 1500 | 1.5 | 8 x 24 | 17 | 1 | 450 | 33 | 37 | 22 | 180 | 175 | 85 | 90 | 300 | 17.5 |
| VS-III 2000 | 2 | 8 x 24 | 19 | 1 | 460 | 37 | 41 | 27 | 205 | 180 | 94 | 86 | 320 | 19 |
| VS-III 3000 | 3 | 10 x 30 | 12 | 1 | 570 | 46 | 44 | 31 | 240 | 210 | 110 | 100 | 370 | 31 |
| VS-III 5000 | 5 | 10 x 30 | 8 | 2 | 700 | 56 | 50 | 37 | 250 | 190 | 95 | 95 | 410 | 43 |
| VS-III 10000 | 10 | 10 x 30 | 2.84 | 4 | 860 | 63 | 95 | 47 | 463 | 104 | 55 | 50 | 448 | 78.5 |
| VS-III 20000 | 20 | 10 x 30 | 1.42 | 8 | 950 | 90 | 86 | 69 | 860 | 200 | 100 | 100 | 508 | 197 |
| VS-III 30000 | 30 | 10 x 30 | 0.83 | 12 | 1112 | 90 | 85 | 67 | 704 | 410 | 6225 | 186 | 528 | 268 |
| VS-III 50000 | 50 | 10 x 130 | 0.56 | 18 | 1700 | 165 | 135 | 108 | 776 | 627 | 314 | 314 | 656 | 540 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- TKH_YVS3-0025.03
- EAN-Nummer
- TKH_YVS3-0025.03
- Gewicht
- 4.9
