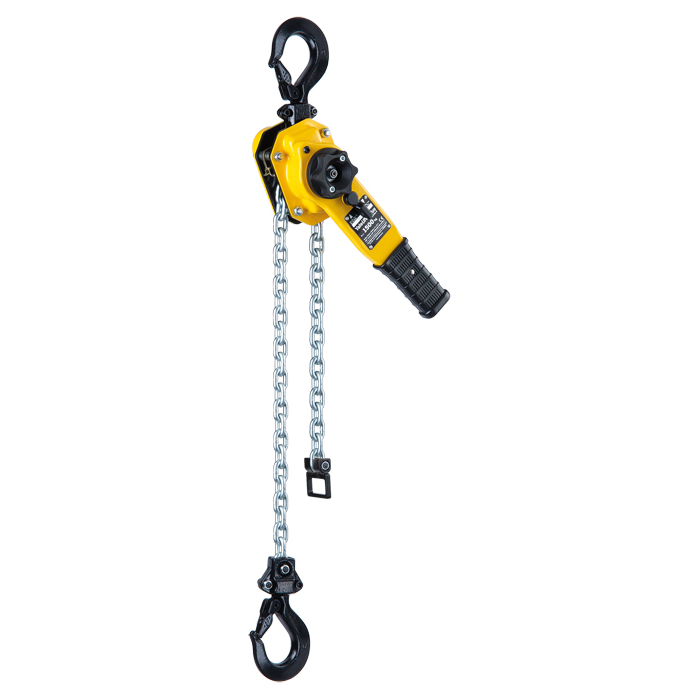

Yale UNOplus Hebelzug
- Einfache Handhabung dank optimierter Zahnräder und verbesserter Lager.
- Robustes Design mit stoßfester Stahlkonstruktion und Getriebeabdeckung.
- Zuverlässige Lastführung über die Lastscheibe, geschützt vor unbeabsichtigtem Abrutschen.
- Reibungsloses Freilaufmechanismus ermöglicht schnelles Positionieren der Kette.
- Nach EN 12195.
Produktinformation
Der Yale UNOplus Serie A Hebelzug ist das Ergebnis weiterer technischer Entwicklung des UNOplus, der sich über viele Jahre bewährt hat. Der vielseitige Hebelzug zum Heben, Zurren und Sichern von Lasten zeichnet sich durch sein kompaktes Design, seine robuste Konstruktion aus gestanztem Stahl und das reibungslos laufende Freilaufmechanismus aus. Das weiter reduzierte Gewicht optimiert die Funktion, macht die Anwendung noch komfortabler und verwandelt den UNOplus Serie A in einen praktischen, vielseitigen Hebelzug.
Technische Daten
| Artikelcode | Herstellercode | Tragfähigkeit (Tonne) | Kettemaße (mm) | Anzahl der Stränge | Hub pro Hebelumdrehung (mm) | Hubkraft bei Nennlast (daN) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| TKR_YUNO-075 | 192049841 | 0,75 | 5,6 x 17,1 | 1 | 27 | 22 | 6,3 |
| TKR_YUNO-150 | 192049940 | 1,5 | 7,1 x 21 | 1 | 22 | 35 | 9,2 |
| TKR_YUNO-300 | 192050025 | 3 | 10 x 28 | 1 | 20 | 40 | 16,9 |
| TKR_YUNO-600 | 192050579 | 6 | 10 x 28 | 2 | 10 | 43 | 28,6 |
Abmessungen
| Artikelcode | A min. (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | J (mm) | K (mm) | L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TKR_YUNO-075 | 312 | 20 | 27 | 18 | 267 | 121 | 40 | 81 | 144 | 53 | 91 |
| TKR_YUNO-150 | 375 | 26 | 31 | 21 | 267 | 146 | 51 | 95 | 164 | 68 | 96 |
| TKR_YUNO-300 | 445 | 37 | 40 | 28 | 376 | 180 | 57 | 123 | 193 | 83 | 110 |
| TKR_YUNO-600 | 563 | 45 | 47 | 35 | 376 | 232 | 71 | 161 | 193 | 83 | 110 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- TKR_YUNO-075.015
- EAN-Nummer
- TKR_YUNO-075.015
- Gewicht
- 6.3
