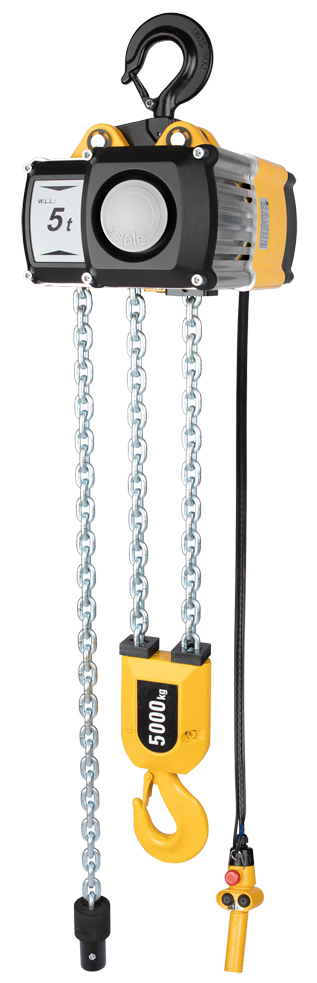

Yale CPV Elektrokettenzug 400V
- Der Elektrokettenzug Modell CPV verbindet modernes Design mit technischer Innovation.
- Die robuste Bauweise zeichnet die Modellreihe für eine Vielzahl von Anwendungen aus.
- Die integrierten Betriebsendschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.
- Nach EN 818-7, EN 12100-1/2
Produktinformation
Der Elektrokettenzug Modell CPV verbindet modernes Design mit technischer Innovation. Die robuste Bauweise zeichnet die Modellreihe für eine Vielzahl von Anwendungen aus. Die integrierten Betriebsendschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.
- Triebwerksgruppe 1 Am/M4 bzw. 1 Bm/M3 (nur bei 230 V, 1 Phase, 50 Hz).
- Bei Bedarf (bei entsprechender Tragfähigkeits- bzw. ED-Veränderung) kann das Modell CPV auch bis zur Triebwerksgruppe 3m/M6 eingestuft werden.
- Hauptschütz als Standard, für eine erhöhte Sicherheit.
- Erhöhte Betriebssicherheit durch 42 V Steuerspannung (Schützsteuerung) und einen gekapselten Steuerschalter in IP 65.
- 2 Jahre Garantie (Verschleißteile ausgenommen) sowie ein auf Lebensdauer geschmiertes Getriebe.
- Die elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher.
- Motoren gemäß VDE 0530 in Schutzart IP 55, gegen Eindringen von Staub und Strahlwasser.
- Die einfach einstellbare Sicherheitsrutschkupplung ist so angeordnet, dass eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist.
- Das serienmäßige, im Ölbad laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer.
- Die Getriebe der Modelle CPV/F 2-8 und 5-4, CPV 2-4 und 5-2 sowie CPV/F 25-8 und 50-4 sind geschlossene Baugruppen mit wartungsfreier Fettschmierung.
- Aufhängebügel für kompakte Baumaße und leichten Einbau in geschlossene Ösenkonstruktionen. Wahlweise ist auch die Ausführung mit Traghaken lieferbar.
- Kettenführung aus Stahl, bei den Modellen CPV/F 2-8 und 5-4 sowie CPV 2-4 und 5-2 aus hochfestem thermoplastischem Kunststoff (POM).
| Modell | WLL (Tonne) | Hubgeschwindigkeit (m/min) | Hebekette (Ø x mm) | Leistung (kW) | Anzahl der Teile | Klassifizierung FEM/ISO | Gewicht (kg) |
| CPV 2-8 | 0.125 | 8 | 4 x 12.2 | 0.37 | 1 | 3m/M6 | 17 |
| CPV-F 2-8 | 0.125 | 8 / 2 | 4 x 12.2 | 0.37 / 0.09 | 1 | 3m/M6 | 18 |
| CPV 2-8 | 0.25 | 8 | 4 x 12.2 | 0.37 | 1 | 1Am/M4 | 19 |
| CPV-F 2-8 | 0.25 | 8 / 2 | 4 x 12.2 | 0.37 / 0.09 | 1 | 1Am/M4 | - |
| CPV-F 2-18 | 0.25 | 18 / 4.5 | 5 x 15.1 | 0.75 / 0.18 | 1 | 1Am/M4 | 27 |
| CPV 5-8 | 0.32 | 8 | 5 x 15.1 | 0.75 | 1 | 3m/M6 | 26 |
| CPV-F 5-8 | 0.32 | 8 / 2 | 5 x 15.1 | 0.75 / 0.18 | 1 | 3m/M6 | 27 |
| CPV 5-4 | 0.5 | 4 | 4 x 12.2 | 0.37 | 2 | 1Am/M4 | - |
| CPV-F 5-4 | 0.5 | 4 / 1 | 4 x 12.2 | 0.37 / 0.09 | 2 | 1Am/M4 | 19 |
| CPV 5-8 | 0.5 | 8 | 5 x 15.1 | 0.75 | 1 | 1Am/M4 | 26 |
| CPV-F 5-8 | 0.5 | 8 / 2 | 5 x 15.1 | 0.75 / 0.18 | 1 | 1Am/M4 | 27 |
| CPV-F 5-18 | 0.5 | 18 / 4.5 | 7.1 x 20.5 | 1.5 / 0.37 | 1 | 1Am/M4 | 59 |
| CPV 10-8 | 0.63 | 8 | 7.1 x 20.5 | 1.5 | 1 | 3m/M6 | 58 |
| CPV-F 10-8 | 0.63 | 8 / 2 | 7.1 x 20.5 | 1.5 / 0.37 | 1 | 3m/M6 | 59 |
| CPV 10-4 | 1 | 4 | 5 x 15.1 | 0.75 | 2 | 1Am/M4 | 28 |
| CPV-F 10-4 | 1 | 4 / 1 | 5 x 15.1 | 0.75 / 0.18 | 2 | 1Am/M4 | 29 |
| CPV 10-8 | 1 | 8 | 7.1 x 20.5 | 1.5 | 1 | 1Am/M4 | 58 |
| CPV-F 10-8 | 1 | 8 / 2 | 7.1 x 20.5 | 1.5 / 0.37 | 1 | 1Am/M4 | 59 |
| CPV 20-4 | 1.5 | 4 | 7.1 x 20.5 | 1.5 | 2 | 2m/M5 | 63 |
| CPV-F 20-4 | 1.5 | 4 / 1 | 7.1 x 20.5 | 1.5 / 0.37 | 2 | 2m/M5 | 64 |
| CPV 20-4 | 2 | 4 | 7.1 x 20.5 | 1.5 | 2 | 1Am/M4 | 63 |
| CPV-F 20-4 | 2 | 4 / 1 | 7.1 x 20.5 | 1.5 / 0.37 | 2 | 1Am/M4 | 64 |
| CPV-F 25-8 | 2 | 8 / 2 | 11.3 x 31 | 3.6 / 0.9 | 1 | 2m/M5 | 85 |
| CPV-F 25-8 | 2.5 | 8 / 2 | 11.3 x 31 | 3.6 / 0.9 | 1 | 1Am/M4 | 85 |
| CPV-F 50-4 | 3.2 | 4 / 1 | 11.3 x 31 | 3.6 / 0.9 | 2 | 3m/M6 | 98 |
| CPV-F 50-4 | 5 | 4 / 1 | 11.3 x 31 | 3.6 / 0.9 | 2 | 1Am/M4 | 98 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- TKE_YCPV-0125.08A.03
- EAN-Nummer
- TKE_YCPV-0125.08A.03
- Gewicht
- 17.0
