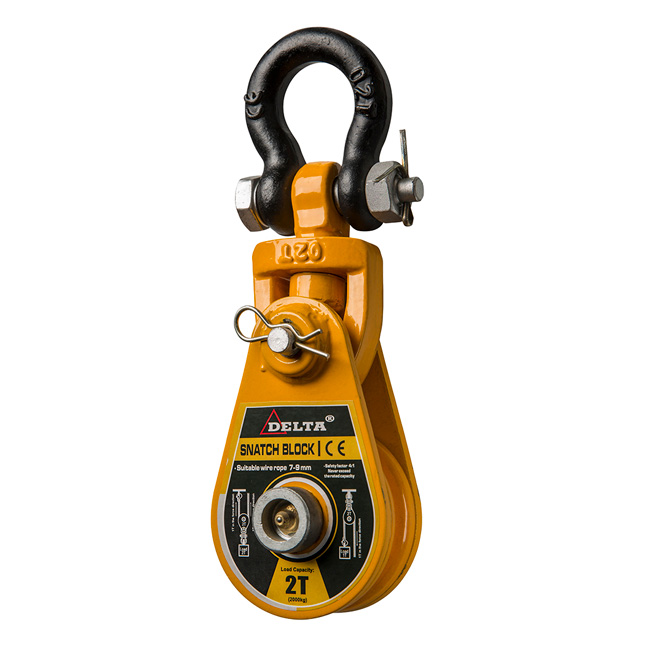

Umlenkrolle mit geschweifte Schäkel
- Deltalock-Umlenkrolle mit geschweifte Schäkel, zur Entlastung beim Winden
- Aus Gusseisen, reiß- und stoßfest
- Der Kern des Rades besteht aus Gleitlagern
- Mit dauergeschmiertem Bolzenlager
- Nach EN 3320
Produktinformation
Hebetechnik-Experte empfiehlt, beim Winden immer eine Umlenkrolle zu verwenden. Eine Umlenkrolle wird oft auch als Klappblock oder Rollenbock bezeichnet und auch die englischen Bezeichnungen snatch block und ropeblock sind gebräuchlich. Durch die Verwendung eines Umlenkrolles verdoppelt sich die Zugkraft und Ihr Windenmotor wird um die Hälfte belastet und verbraucht dadurch deutlich weniger Kraft.
Technische Daten
| Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Durchmesser Seil (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| KB-HS 2 | 2 | 7 - 9 | 2,3 | 237 | 76 | 75 | 35 | 14 |
| KB-HS 4 | 4 | 10 - 12 | 6,7 | 355 | 116 | 115 | 51 | 20 |
| KB-HS 8 | 8 | 16 - 19 | 14 | 495 | 155 | 152 | 73 | 30 |
| KB-HS 10 | 10 | 16 - 19 | 16 | 520 | 155 | 152 | 74 | 31 |
| KB-HS 12 | 12 | 24 - 26 | 40 | 685 | 260 | 254 | 80 | 33 |
| KB-HS 15 | 15 | 24 - 26 | 54 | 713 | 260 | 254 | 90 | 39 |
| KB-HS 20 | 20 | 25 - 29 | 56 | 777 | 260 | 254 | 96 | 40 |
| KB-HS 22 | 22 | 29 - 32 | 112 | 952 | 360 | 355 | 96 | 40 |
| KB-HS 30 | 30 | 32 - 35 | 164 | 1128 | 415 | 406 | 146 | 53 |
| KB-HS 50 | 50 | 38 - 42 | 340 | 1330 | 615 | 609 | 184 | 69 |
| KB-HS 85 | 85 | 46 - 50 | 590 | 1910 | 765 | 762 | 200 | 76 |
| KB-HS 100 | 100 | 68 - 72 | 650 | 2100 | 824 | 812 | 205 | 80 |
| KB-HS 120 | 120 | 78 - 82 | 700 | 2350 | 900 | 889 | 210 | 98 |
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- KL_BL_HSL-02
- EAN-Nummer
- 8719482314728
- Gewicht
- 2.3
