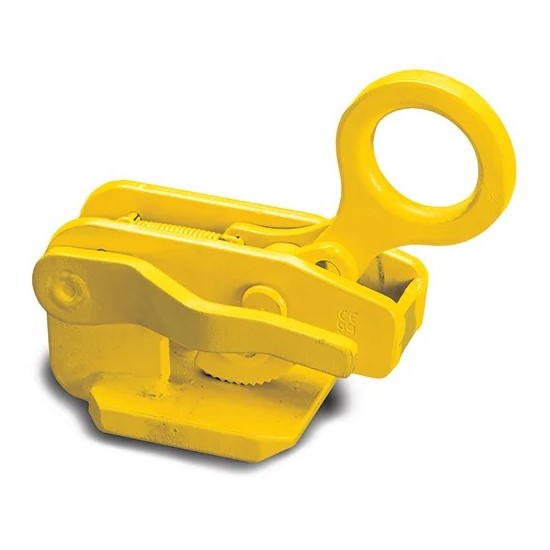

Tigrip THS Horizontale Hebeklemme, mit Sicherheitsarretierung
- Geeignet für den horizontalen Transport von Blechen, auch leicht durchhängenden Blechen.
- Die Hebeklemme wird durch die Sicherheitsarretierung mit Federvorspannung sicher am Blech gehalten.
- Der Handhebel dient dem Öffnen, Schließen und sicheren der Klemmbacke.
- Muss paarweise verwendet werden, Preis gilt pro Stück.
- Nach EN 13155.
Produktinformation
Die Tigrip THS horizontale Blechgreifer eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von Blechen. Auch der Transport von leicht durchha¨ngenden Blechen ist möglich. Die Blechgreifer wird durch die Sicherheitsarretierung mit Federvorspannung sicher am Blech gehalten, auch wenn keine Zugkraft ausgeübt wird. Der Handhebel dient dem Öffnen und Schließen der Klemmbacke und arretiert diese in geöffneter Stellung.
Technische Daten
| Abmessungen | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) |
| THS 0,75 | 0,75 | 0 - 20 | 3,2 | 30 | 70 | 130 | 97 | 50 | 12 | 15 | 255 | 15 | 135 | 80 | 40 |
| THS 1,5 | 1,5 | 0 - 35 | 6,1 | 38 | 80 | 165 | 120 | 70 | 15 | 17 | 335 | 20 | 165 | 90 | 50 |
| THS 3 | 3 | 0 - 40 | 12,7 | 45 | 95 | 205 | 160 | 80 | 20 | 25 | 400 | 30 | 195 | 100 | 60 |
| THS 4,5 | 4,5 | 0 - 40 | 16,5 | 47 | 110 | 235 | 196 | 90 | 20 | 30 | 450 | 59 | 230 | 110 | 64 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_THS-0075.20
- EAN-Nummer
- PLK_THS-0075.20
- Gewicht
- 3.2
