Produktinformation

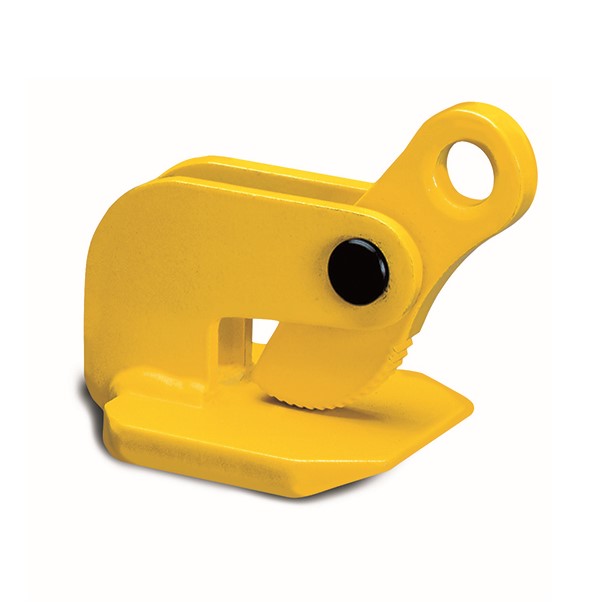

Die Tigrip THK horizontale Hebeklemme eignet sich besonders für den horizontalen Transport von dünnen Blechen mit starkem Durchhang. Zum Einsatz als Zweistrang-Transportgehänge ist die Komplettierung mit entsprechenden Ketten oder Seilen erforderlich. Der Neigungswinkel des Anschlagmittels darf 30° nicht überschreiten!
Technische Daten
| Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| THK 0,75 | 0,75 | 0 - 25 | 1,7 | 25 | 72 | 118 | 81 | 20 | 161 | 12 | 86 | 12 |
| THK 1,5 | 1,5 | 0 - 35 | 3,2 | 36 | 80 | 135 | 102 | 25 | 198 | 15 | 102 | 15 |
| THK 3 | 3 | 0 - 35 | 5,7 | 38 | 93 | 168 | 119 | 30 | 227 | 20 | 110 | 20 |
| THK 4,5 | 4,5 | 0 - 45 | 8,4 | 48 | 103 | 183 | 140 | 30 | 238 | 25 | 122 | 20 |
| THK 6 | 6 | 0 - 60 | 11,6 | 63 | 124 | 214 | 176 | 35 | 284 | 30 | 110 | 20 |
| THK 9 | 9 | 0 - 60 | 17,9 | 65 | 113 | 223 | 188 | 40 | 317 | 35 | 148 | 20 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_THK-075.025
- EAN-Nummer
- PLK_THK-075.025
- Gewicht
- 1.7
