Produktinformation

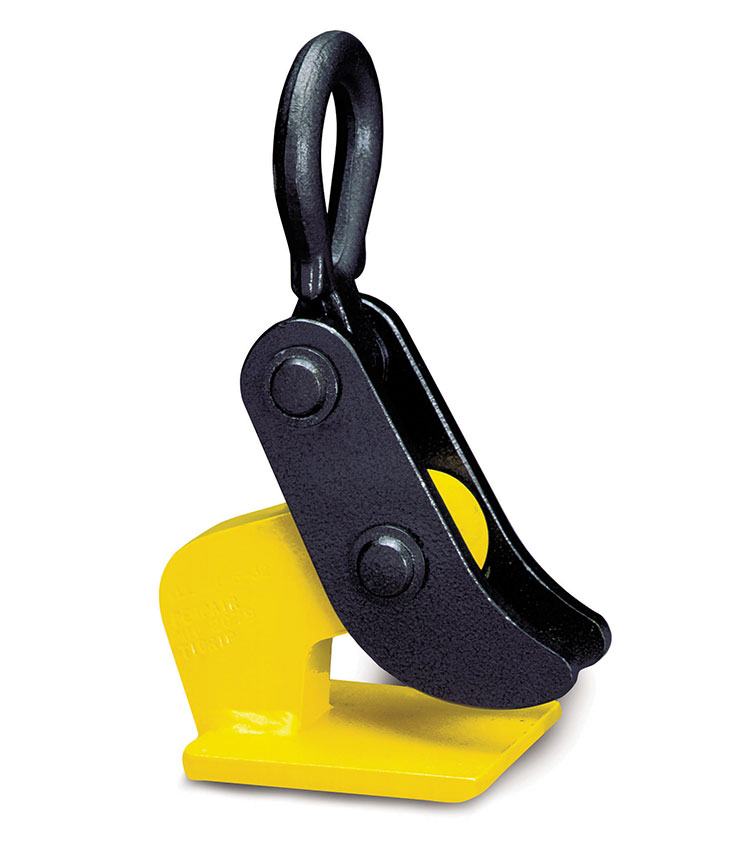

Die horizontale Hebeklemme TCH ist zum paarweisen Einsatz in Verbindung mit einem zweistrangigen Kettengehänge bestimmt. Die Hebeklemme eignet sich speziell für den Transport von einzelnen Grobblechen ab ca. 5 mm Dicke und für gebündelte Blechpakete. Die Zweistrangausführung ist für kleinformatige Bleche bestimmt. Der Neigungswinkel des Anschlagmittels darf 45° nicht überschreiten!
Technische Daten
| Abmessungen | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | Ø C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | Ø J (mm) |
| TCH 1 | 1 | 0 - 50 | 13 | 135 | 75 | 18 | 15 | 82 | 65 | 100 | 32 | 44 | 13 |
| TCH 2 | 2 | 5 - 32 | 17,7 | 160 | 90 | 22 | 32 | 83 | 61 | 100 | 49 | 72 | 13 |
| TCH 4 | 4 | 5 - 50 | 31 | 180 | 100 | 26 | 44 | 114 | 75 | 99 | 62 | 89 | 26 |
| TCH 6 | 6 | 5 - 75 | 69 | 200 | 110 | 32 | 58 | 172 | 97 | 129 | 90 | 127 | 36 |
| TCH 8 | 8 | 5 - 75 | 72 | 260 | 140 | 36 | 56 | 170 | 100 | 128 | 90 | 130 | 37 |
| TCH 10/1 | 10 | 5 - 100 | 93,8 | 300 | 160 | 40 | 70 | 216 | 116 | 149 | 113 | 113 | 50 |
| TCH 10/2 | 10 | 50 - 150 | 108,6 | 300 | 160 | 40 | 66 | 218 | 116 | 150 | 113 | 113 | 50 |
| TCH 15/1 | 15 | 5 - 100 | 110 | - | - | - | 71 | 230 | 120 | 150 | 144 | 144 | 50 |
| TCH 15/2 | 15 | 5 - 150 | 123 | - | - | - | 71 | 230 | 120 | 150 | 144 | 144 | 50 |
| TCH 20/1 | 20 | 5 - 100 | 165 | - | - | - | 70 | 220 | 118 | 220 | 80 | 120 | 60 |
| TCH 20/2 | 20 | 50 - 150 | 172 | - | - | - | 70 | 220 | 118 | 220 | 80 | 120 | 60 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_CH-020.005032
- EAN-Nummer
- PLK_CH-020.005032
- Gewicht
- 17.7
