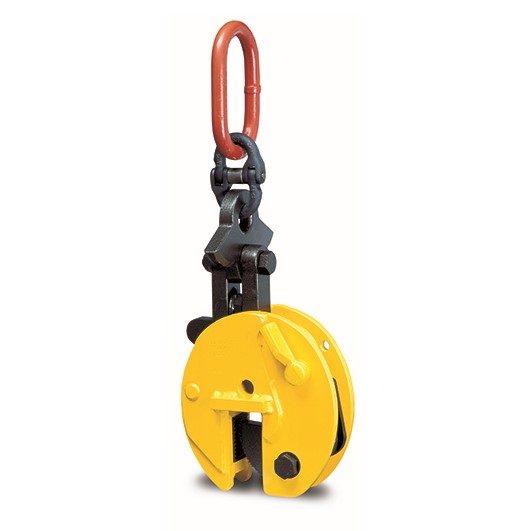

Tigrip TBS Blechgreifer, mit Schwenköse
- Blechgreifer mit Schwenköse, die eine beispiellose Flexibilität gewährleistet.
- Geeignet zum vertikales Heben und Wenden von Stahlplatten und -konstruktionen in jeder Position.
- Dank der Schwenköse mit Verbindungsschloß kann die Last in jede Richtung bewegt werden.
- Ausgestattet mit Sicherheitsmechanismus, damit das Heben immer sicher durchgeführt werden kann.
- Nach EN 13155.
Produktinformation
Die Tigrip TBS Blechgreifer ist durch ihre Schwenköse unglaublich flexibel. Er eignet sich zum vertikales Heben und Wenden von Stahlplatten und Konstruktionsteilen in jeder Position. Auch beim Anheben in Schräglage behält die TBS immer eine ausrechende Klemmkraft. Die TBS ist mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass sich die Klemme beim Aufbringen von Hubkraft und beim Absenken der Last nicht löst. Darüber hinaus ist die Klemme immer verriegelt, sowohl in geschlossener als auch in geöffneter Position.
Sicheres Heben mit eine Blechgreifer
Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.
Technische Daten
| Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| TBL 4,5 | 4,5 | 0 - 50 | 34,4 | 292 | 675 | 90 | 180 | 27,8 | 95 | 143 | 135 | 185 |
| TBL 6 S | 6 | 0 - 50 | 38 | 292 | 737 | 95 | 176 | 27,8 | 95 | 143 | 137 | 188 |
| TBL 6 L | 6 | 50 - 100 | 42 | 367 | 785 | 98 | 180 | 27,8 | 115 | 143 | 135 | 188 |
| TBL 8 S | 8 | 0 - 50 | 39 | 292 | 737 | 98 | 176 | 27,8 | 95 | 143 | 136 | 210 |
| TBL 8 L | 8 | 50 - 100 | 42,4 | 367 | 785 | 98 | 180 | 27,8 | 115 | 143 | 136 | 210 |
| TBL 10 S | 10 | 0 - 50 | 68 | 360 | 903 | 110 | 195 | 33 | 125 | 162 | 170 | 223 |
| TBL 10 L | 10 | 50 - 100 | 80 | 446 | 921 | 112 | 195 | 33 | 168 | 162 | 170 | 223 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_CX-045.000050
- EAN-Nummer
- PLK_CX-045.000050
- Gewicht
- 34.4
