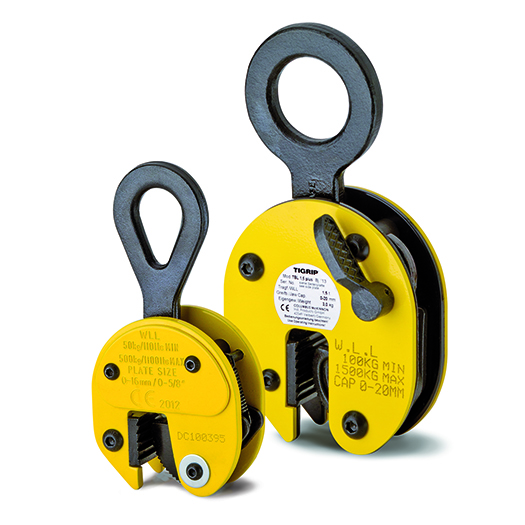

Tigrip TBL Plus Blechgreifer, mit Schraube
- Hebeklemme mit verschraubte Gehäuse, geeignet zum vertikalen Transport von einzelnen Blechen.
- Ausgestattet mit einer Sicherheitsarretierung, die gewährleistet, dass die Klemme jederzeit arretiert ist.
- Es hat eine feste Kranöse, für große Platten die sich zu verbiegen drohen benotigen sie eine Traverse.
- Der Blechgreifer ist wartungsfreundlich konstruiert, sodass Teile einfach ausgetauscht werden können.
- Nach EN 13155.
Produktinformation
Der Tigrip TBL Plus Blechgreifer dient dem vertikalen Transport von einzel- nen Blechen und Stahlplatten sowie dem Aufrichten und Wenden bis zu 180°. Darüber hinaus kann der Greifer für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Der Unterschied zum anderen TBL besteht darin, dass es ein geschweißtes Gehäuse hat und diese Version verschraubt ist. Der Greifer wird mittels eines Arretierhebels geöffnet und geschlossen (außer beim TBL 0,5 t). Hierdurch erfolgt eine Sicherheitsarretierung über eine Federvorspannung. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Traverse.
Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindestlast beträgt 10 % der angegebenen Tragfähigkeit, mit Ausnahme von Modell TBL 1,5 plus, hier beträgt die Mindestlast 100 kg.
l
| Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| TBL 0,5 | 0,5 | 0 - 16 | 1,5 | 99 | 195 | 29 | 33 | 47 | 50 | 48 | 11 | 16 |
| TBL+ 1,5 | 1,5 | 0 - 20 | 3 | 126 | 225 | 50 | 49 | 70 | 82 | 55 | 12 | 20 |
| TBL+ 2 | 2 | 0 - 32 | 9,3 | 192 | 312 | 80 | 75 | 96 | 100 | 81 | 20 | 24 |
| TBL+ 3 | 3 | 0 - 32 | 9,3 | 192 | 312 | 80 | 75 | 96 | 100 | 81 | 20 | 24 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_CZ92-0500.016
- EAN-Nummer
- PLK_CZ92-0500.016
- Gewicht
- 1.72
