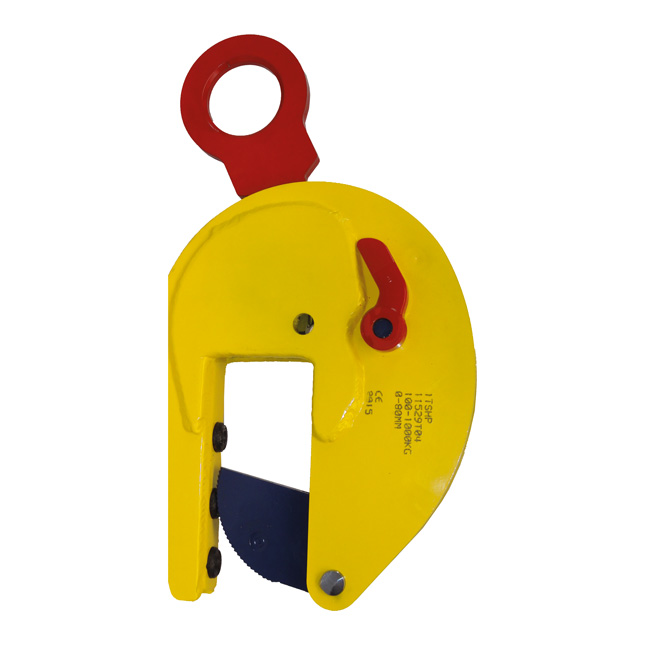

Terrier TSHP Blechgreifer, für HP-Profile
- Blechgreifer für Holland-Profil (HP), ausgestattet mit 3 Zahnkreisen.
- Ausgestattet mit eimen Sicherheitsmechanismus, die Klemme is immer arretiert.
- Geeignet zum Einlegen von Platten in einer Drehbank, aufgrund seiner geringen Abmessungen.
- Leichtgewichtiges Design für die einfache Handhabung
- Nach EN 13155.
Produktinformation
Die Terrier TSHP Blechgreifer eignet sich für das vertikale Heben, Handhaben und Transportieren von Holland-Profil-(HP)-Schiffsbaustrukturen, Stahlplatten und Strukturen. Es ist standardmäßig mit 3 Zahnkreisen augestattet für zusätzlich starke Klemmkraft. Die TSHP bietet einfache Handhabung von Werkstücken in und aus der Drehbank dank besonders kleiner Gehäuse. Die TSHP ist mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht. Die Klemme ist sowohl in geschlossener als auch in offener Position arretiert.
Sicheres Heben mit eine Blechgreifer
Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.
Technische Daten
| Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSHP 1 | 1 | 0 - 80 | 19 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP 1.5 | 1 | 0 - 80 | 19 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP-A 1.5 | 1,5 | 0 - 155 | 18 | 160 | 70 | 523 | 256 - 333 | 62 | 66 | 16 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_TSHP-0100.0080
- EAN-Nummer
- PLK_TSHP-0100.0080
- Gewicht
- 19.0
