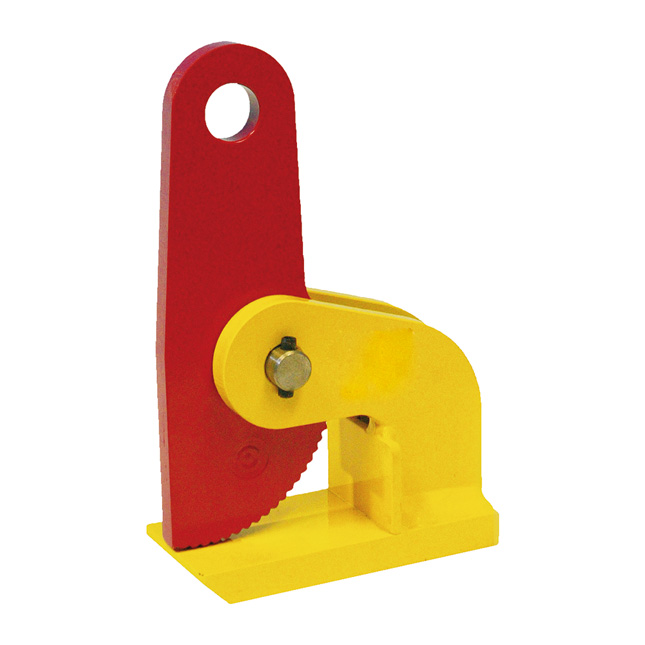

Terrier FHX, FHSX Horizontale Hebeklemme
- Für das horizontale Heben und Transportieren von Stahlplatten und anderer nicht-biegsamer Materialien.
- Kompaktes Design, hohe Tragfähigkeit und verschweißter Schwerlast-Körper.
- Leichgewichtes Design für die einfache handhabung.
- Muss paarweise verwendet werden, Preis gilt pro Stück.
- Nach EN 13155.
Produktinformation
Die Terrier FHX horizontale Hebeklemme eignet sich zum Heben und horizontalen Transport von Stahlplatten und anderen nicht durchbiegenden Materialien. Sie müssen immer mindestens pro 2 Stück oder einem Vielfachen davon verwendet werden, um die Ladung gerade zu halten. Sie haben die Wahl zwischen Typ FHX und FHSX, wobei der FHSX eine deutlich größere Greifbereich hat.
Technische Daten
| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | V (mm) | S (mm) | W (mm) | T (mm) | H (mm) | X (mm) | U (mm) | Y (mm) |
| FHX 1 | 1 | 0 - 35 | 2,6 | 140 | 99 | 10 | 25 | 11,5 | 65 | 188 | 15 |
| FHX 2 | 2 | 0 - 60 | 7 | 180 | 118 | 15 | 30,5 | 19,5 | 90 | 287 | 16 |
| FHSX 2 | 2 | 0 - 100 | 9,2 | 180 | 120 | 15 | 30,5 | 19,5 | 90 | 383 | 15 |
| FHX 3 | 3 | 0 - 60 | 8 | 180 | 118 | 20 | 30,5 | 19,5 | 90 | 291 | 16 |
| FHSX 3 | 3 | 0 - 100 | 10 | 180 | 120 | 20 | 30,5 | 19,5 | 90 | 387 | 15 |
| FHX 4 | 4 | 0 - 60 | 13 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 304 | 20 |
| FHSX 4 | 4 | 0 - 100 | 15 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 414 | 20 |
| FHX 6 | 6 | 0 - 60 | 14 | 220 | 145 | 25 | 30,5 | 19,5 | 110 | 307 | 20 |
| FHSX 6 | 6 | 0 - 100 | 16,5 | 220 | 145 | 25 | 30,5 | 19,5 | 120 | 414 | 20 |
| FHX 8 | 8 | 0 - 60 | 19 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 |
| FHSX 8 | 8 | 0 - 100 | 21 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 |
| FHX 10 | 10 | 0 - 60 | 19 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 |
| FHSX 10 | 10 | 0 - 100 | 22 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 |
| FHX 12 | 12 | 0 - 60 | 19 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 |
| FHSX 12 | 12 | 0 - 100 | 22 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 |
| FHX 15 | 15 | 0 - 60 | 30 | 262 | 147 | 35 | 43 | 21,5 | 160 | 344 | 35 |
| FHSX 15 | 15 | 0 - 150 | 53 | 350 | 240 | 35 | 45 | 27,5 | 140 | 665 | 35 |
| FHX 25 | 25 | 0 - 60 | 33 | 262 | 147 | 40 | 43 | 21,5 | 175 | 349 | 35 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_FHX-01.0035
- EAN-Nummer
- PLK_FHX-01.0035
- Gewicht
- 2.6
