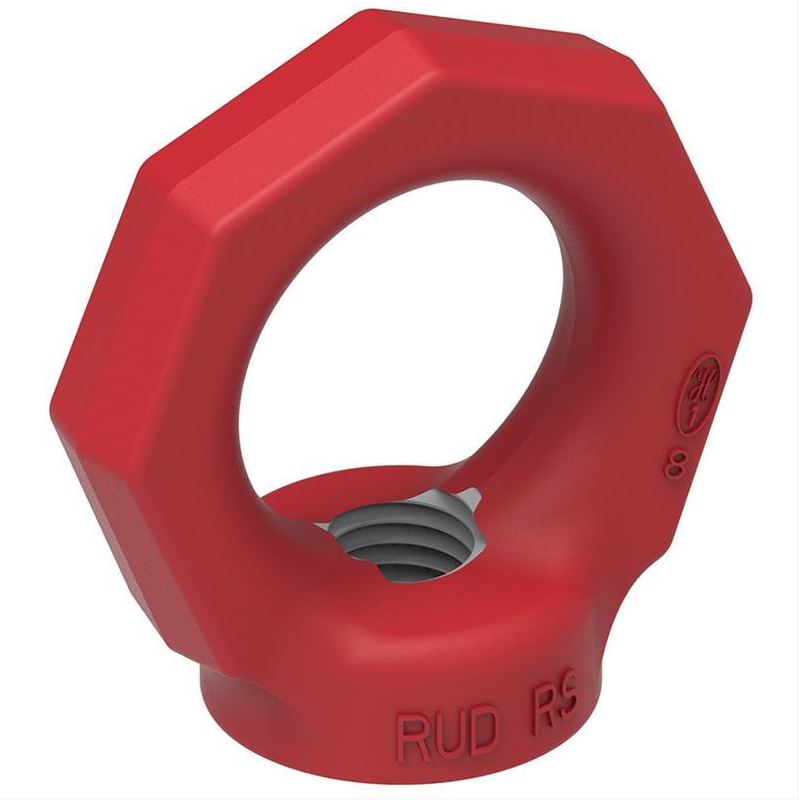

RUD Hochwertige Ringmutter RM

Deutlich höhere Tragfähigkeit als bei den anderen Ringmuttern
Geschmiedet und 100% rissgeprüft
Auch in Zollgrößen und metrischen Fein erhältlich
Ähnlich wie DIN 580 und 582
Nach EN 1677

Größe | Tragfähigkeit
Zertifikat
- Nein
- Ja € 3,50

Diese Kombination existiert nicht.

€ 34,38

€ 40,91 inkl. MwSt.

Auf Lager

In den Warenkorb

Referenz: OM_RSM-006

Produktinformation Bewertungen Anhänge Technische Daten

Produktinformation

Die sichere Trahfähigkeit auf die Ringschrauben ist die sichere Trahfähigkeit in der ungünstigsten Position (Seitenlast - verboten mit Ringmuttern nach DIN 580 und 582)_.
Bei Belastung in der günstigsten Position (aufrecht) können Sie die auf der Ringmutter angegebene sichere Trahfähigkeit mit 4 multiplizieren.
Es wird dringend empfohlen, diese Ringschruben nur unter aufrechter Last zu verwenden. Andernfalls empfehlen wir die Verwendung enier drehbaren Ringschraube.

RS technische Zeichnung

Modell	WLL 0° (Tonne)	WLL 90° (Tonne)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	M (mm)	T (mm)	Gewicht (kg)
RM-M6	0.4	0.1	11	11	10	25	25	6	34	0.1
RM-M8	0.8	0.2	11	11	10	25	25	8	34	0.1
RM-M10	1	0.25	11	11	10	25	25	10	34	0.1
RM-M12	1.6	0.4	12	13	12	30	30	12	41	0.4
RM-M14	3	0.75	13	15	14	35	35	14	48	0.3
RM-M16	3.2	0.8	13	15	14	35	35	16	48	0.3
RM-M18	4.8	1.2	16	17	16	40	40	18	55	0.39
RM-M20	6	1.5	16	17	16	30	40	18	55	0.39
RM-M22	6	1.5	20	21	20	50	50	22	70	0.7
RM-M24	8	2	20	21	20	50	50	24	70	0.7
RM-M27	8	2	25	26	24	60	60	27	85	1.35
RM-M30	12	3	25	26	24	60	60	30	85	1.32
RM-M36	16	4	37	43	38	90	100	36	130	5.8
RM-M42	24	6	37	43	38	90	100	42	130	5.5
RM-M48	32	8	37	43	38	90	100	48	130	5.3

Anhänge

Betriebsanleitung

Technische Daten

Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.

Produkt

Artikelnummer: OM_RSM-006

EAN-Nummer: OM_RSM-006

Gewicht: 0.06
