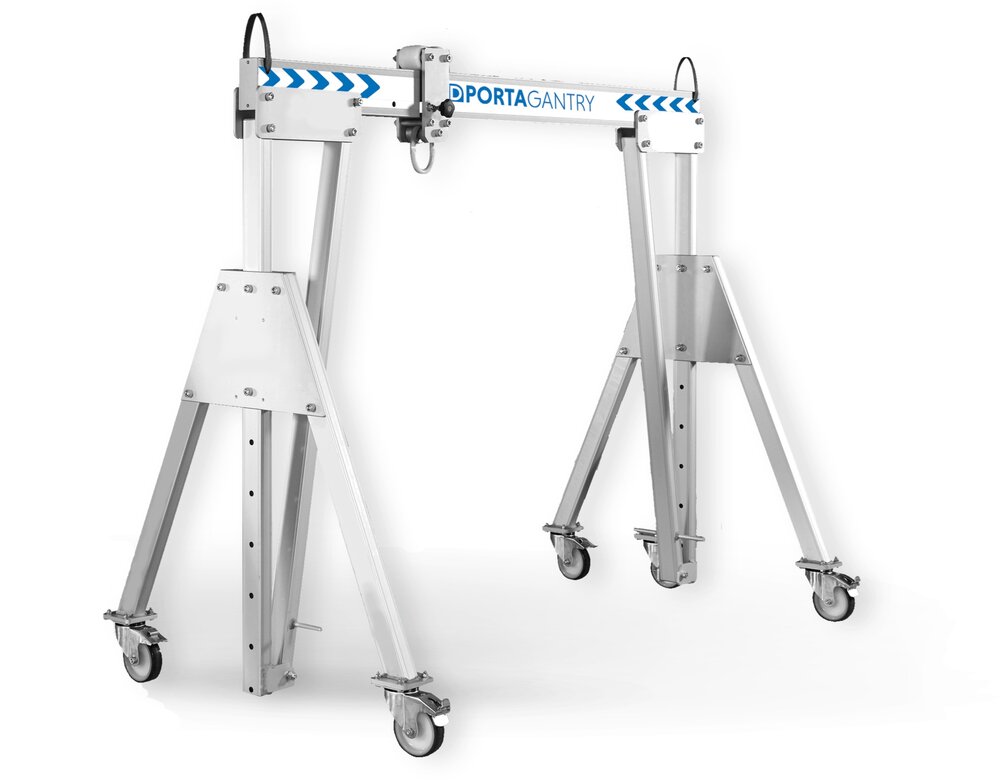

REID Porta Gantry Portalkran, fahrbar

  • Nach Wahl zusammenstellbar, bestehend aus 2x A-Rahmen, Balken und Laufkatze.
  • Die 5t-Version enthält zusätzliche Stützräder.
  • Das modulare Design macht es einfach anpassbar und geeignet für verschiedene industrielle Anwendungen.
  • Ausgestattet mit einem robusten, korrosionsbeständigen Aluminiumrahmen, ideal für den Einsatz in Offshore- und ATEX-Zonen.
  • Erfüllt die Normen EN 795:2012 und ATEX-Sicherheitsstandards, was den sicheren Einsatz in explosionsgefährdeten Bereichen ermöglicht.
  • Kompakt und leicht zerlegbar für Transport und Lagerung.
  • Tragfähigkeit
  • Arbeitshöhe (m)
  • Spannweite
  • Laufkatzentyp

Diese Kombination existiert nicht.

€ 3.585,10 € 3.585,10
€ 4.266,27 inkl. MwSt.
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: PTK_REPG-05.23.250.2


Produktinformation Bewertungen Anhänge Technische Daten

Produktinformation

Der REID Porta Gantry Portalkran ist ein innovativer, leichter und fahrbarer Kran, ideal zum Heben von Lasten bis zu 5000 kg. Dank des modularen Designs kann der Kran einfach montiert und an unterschiedliche Höhen und Längen angepasst werden, was ihn in verschiedenen industriellen Umgebungen flexibel einsetzbar macht. Der Kran ist vollständig mobil und kann auf Rädern bewegt werden, was ideal für temporäre oder wechselnde Arbeitsplätze ist. Darüber hinaus verfügt der REID Porta Gantry über einen robusten Aluminiumrahmen, der nicht nur Langlebigkeit, sondern auch Korrosionsbeständigkeit bietet und somit für den Einsatz in anspruchsvollen Umgebungen, einschließlich Offshore- und ATEX-Zonen, geeignet ist. Das System erfüllt strenge Sicherheitsnormen, darunter EN 795:2012 für persönlichen Fallschutz und ATEX-Richtlinien, was es für den Einsatz in explosionsgefährdeten Bereichen geeignet macht. Dieser Kran bietet nicht nur hervorragende Leistungen in Bezug auf Tragfähigkeit und Mobilität, sondern auch Benutzerfreundlichkeit beim Transport und der Lagerung, dank des kompakten Designs, das leicht demontiert werden kann. Möchten Sie eine andere Konfiguration? Zum Beispiel mit mehreren Laufkatzen? Kontaktieren Sie uns gerne.

Technische Daten

BN technische tekening



A-Rahm

Tragfähigkeit (t) D Max. höhe bis Hebenösen (mm) E Hubhöhe D Min. Höhe bis Hebeösen (mm) F Höhe bis zur Oberseite des Tragträgers (mm) H Max. Höhe bis zur Oberkante der Rolle (mm) H Min. Höhe bis zur Oberkante der Rolle (mm) G Breite (mm) Gewicht (kg) Radgröße Raddurchmesser (mm)
0,5 2355 5 x 150 1605 2675 2757 2007 1212 32 82 150
0,5 2851 5 x 150 2101 3171 3253 2503 1429 42 82 150
0,5 3188 5 x 200 2188 3499 3581 2581 1726 50 82 200
0,5 4079 6 x 200 2879 4399 4481 3281 2011 56 82 200
0,5 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
0,5 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
0,5 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
0,5 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
1 2355 5 x 150 1605 2675 2757 2007 1212 32 82 150
1 2851 5 x 150 2101 3171 3253 2503 1429 42 82 150
1 3188 5 x 200 2188 3499 3581 2581 1726 50 82 200
1 4079 6 x 200 2879 4399 4481 3281 2011 56 82 200
1 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
1 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
1 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
1 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
2 2355 5 x 150 1605 2675 2757 2007 1212 35 82 150
2 2851 5 x 150 2101 3171 3253 2503 1429 42 82 150
2 3188 5 x 200 2188 3499 3581 2581 1726 50 82 200
2 4079 6 x 200 2879 4399 4481 3281 2011 56 82 200
2 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
2 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
2 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
2 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
3 2410 5 x 150 1660 2730 2812 2062 1212 56 82 150
3 2906 5 x 150 2156 3226 3308 2558 1429 73 82 150
3 3188 5 x 200 2188 3499 3581 2581 1726 85 82 200
3 4079 6 x 200 2879 4399 4481 3281 2011 86 82 200
3 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
3 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
3 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
3 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
5 3181 5 x 200 2181 3592 3717 2717 1736 104* 125 200
5 4049 6 x 200 2849 4487 4612 3412 2021 114* 125 200
5 4500 6 x 200 3300 4938 5062 3862 2234 101 125 200
5 5000 6 x 200 3800 5438 5562 4362 2557 106 125 200



Traverse / Beam

Vollständige Traverselänge a (mm) ? 2500 3000 3920 4570 5500 6000 8400 9000
Min. Verwendungslänge c (mm) ? 1180 1680 2200 2050 2980 3480 5880 6480
Max. Verwendungslänge c (mm) ? 1580 2080 3000 3650 4580 5080 7480 8080
Tragfähigkeit (t) ? Gewicht (kg) / Verfugbarkeit ?
0,5 19 22 29 34 41 44 62 66
1 19 22 29 34 41 44 79 84
2 19 22 29 34 52 93 130 x
3 19 22 37 43 85 93 130 x
5 39 47 61 71 85 93 x x



Laufkatze / Trolley

 BN technische tekening  BN technische tekening  BN technische tekening  BN technische tekening
Gated Trolley Master Link Trolley Close Coupled Trolley Gear Driven Trolley
Der Gated Trolley ist fachmännisch konzipiert, um eine drehbare Platte und einen Schnellspanner zu integrieren, wodurch eine einfache und schnelle Befestigung am Träger ermöglicht wird. Dieses einzigartige und innovative Produkt macht es möglich, mehrere Laufkatzen nach der vollständigen Montage des PORTAGANTRY am Träger zu befestigen und kann auch an Ort und Stelle am Träger verriegelt werden. Der Master Link-Trolley wird während der Montage des PORTAGANTRY am Ende des Trägers eingeführt. Der Master Link ermöglicht es, eine Vielzahl von Hebezeugen leicht für Hebeoperationen anzuschließen. Der Trolley kann auch am Träger verriegelt werden. Der Coupled Trolley ist für den Einsatz in Bereichen mit Höhenbeschränkungen konzipiert, die eine schrittweise Erhöhung der Hubhöhe erfordern. Der Close Coupled Trolley wird während der Montage des PORTAGANTRY am Träger eingeführt. Dieser Trolley kann eine Vielzahl von Hebezeugen dank der großen ovalen Öffnung aufnehmen und kann am Träger verriegelt werden. Der Gear Driven Trolley wird während der Montage des PORTAGANTRY am Ende des Trägers eingeführt. Er ist so konzipiert, dass er Lasten bis zu 2000 kg sicher entlang des Trägers auf kontrollierte Weise bewegt, nachdem sie angehoben wurden. Verschiedene Kettenlängen sind verfügbar.

Anhänge

Technische Daten
Porta Gantry 5000 kg Betriebsanleitung
Porta Gantry 500-3000 kg Betriebsanleitung

Technische Daten

Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.

Produkt

Artikelnummer
PTK_REPG-05.23.250.2
EAN-Nummer
PTK_REPG-05.23.250.2
Gewicht
250.0
