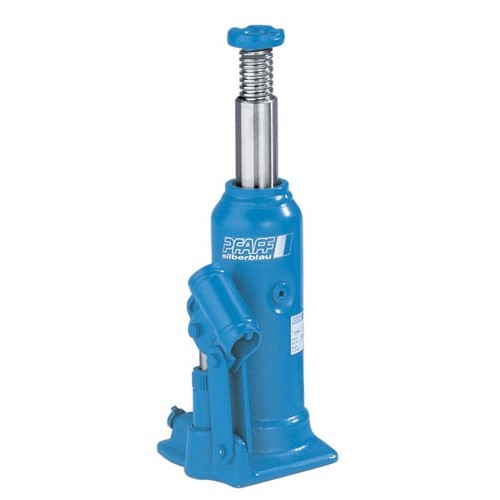

Pfaff Proline HWH Hydraulischer Heber mit Spindel
- Ausführung mit hydraulischem Kolben und mechanischer Spindel
- Mit eingebautem Überdruckventil für längere Lebensdauer des Gerätes
- Integriertes Schraubsitzventil für ein kontrolliertes Absenken der Last

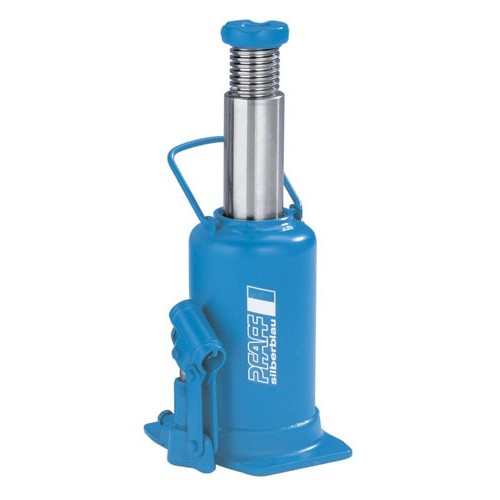

- Ab HWH-KS 20 mit Tragebügel ausgestattet
- Nach EN 13157
Produktinformation
Zum einseitigen Anheben von Fahrzeugen (die gehobene Last muss mechanisch mit z.B. Unterstellböcken abgesichert werden).
| Modell | WLL (Tonne) | A (mm) | B (mm) | C (mm) | H (mm) | h1 (mm) | hTr (mm) | Ø K (mm) | I (mm) | M (mm) | Tr (mm) | Ø z1 (mm) | Gewicht (kg) |
| HWH-KS 2 | 2 | 34 | 105 | 103 | 170-377 | 115 | 92 | 28 | 116 | 58 | 20x4 | 24.9 | 2.9 |
| HWH-KS 3.5 | 3.5 | 34 | 105 | 103 | 170-377 | 115 | 92 | 28 | 113 | 58 | 20x4 | 24.9 | 2.9 |
| HWH-KS 5 | 5 | 38 | 110 | 110 | 212-462 | 150 | 100 | 40 | 113 | 65 | 24x5 | 29.9 | 3.9 |
| HWH-KS 8 | 8 | 105 | 122 | 124 | 220-480 | 150 | 110 | 48 | 116 | 80 | 32x5 | 39.5 | 5.7 |
| HWH-KS 10 | 10 | 105 | 122 | 124 | 220-480 | 150 | 110 | 48 | 116 | 80 | 32x5 | 39.5 | 5.7 |
| HWH-KS 12 | 12 | 116 | 120 | 134 | 230-497 | 157 | 110 | 48 | 116 | 90 | 35x6 | 43.5 | 7.1 |
| HWH-KS 15 | 15 | 121 | 130 | 139.5 | 230-495 | 155 | 110 | 60 | 116 | 95 | 40x6 | 48.5 | 8.3 |
| HWH-KS 20 | 20 | 110 | 164 | 160 | 230-495 | 155 | 110 | 60 | 116 | 116 | 45x6 | 54.5 | 10.7 |
| HWH-KS 25 | 25 | 122 | 185 | 176 | 240-515 | 157 | 118 | 65 | 120 | 133 | 48x6.35 | 59.5 | 13.1 |
| HWH-KS 30 | 30 | 122 | 185 | 176 | 240-482 | 174 | 100 | 65 | 116 | 133 | 48x6.35 | 61.5 | 14.5 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HF_VZ_PHWH_KS-0020
- EAN-Nummer
- HF_VZ_PHWH_KS-0020
- Gewicht
- 2.9
