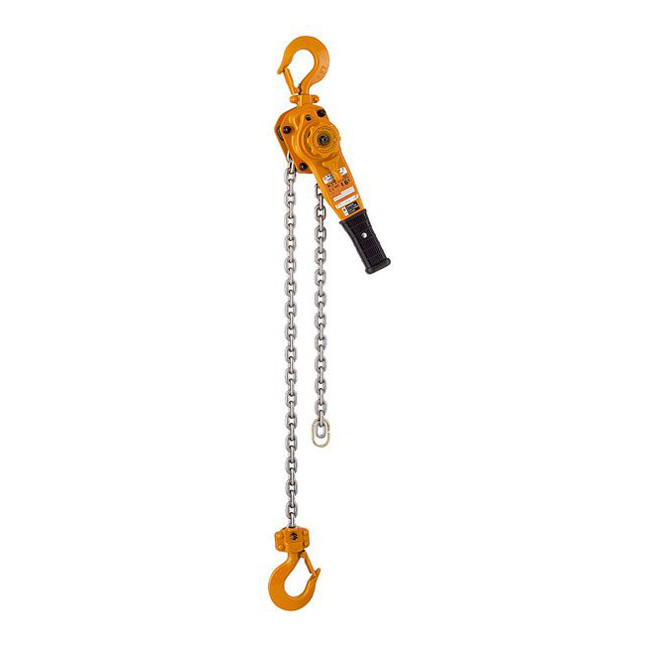

KITO Hebelzug LB
- Geeignet für den Dauereinsatz unter härtesten Bedingungen
- Durch die kleine Bauform ideal für den Einsatz auf engstem Raum
- Einzigartiger Freilaufketten-Einstellmechanismus mit Überlastungsschutz
- Sehr wartungsfreundlich durch offene Bauweise, keine Demontage erforderlich
- Nach EN 818-7
Produktinformation
Ideal zum Ziehen, Heben oder Spannen. Der Hebelzug KITO LB zeichnet sich durch seine hohe Leistungsfähigkeit aus und ist selbst den härtesten Herausforderungen der Branche gewachsen. Dies ist zum Beispiel in Branchen wie dem Schiffbau der Fall, wo Bleche eingezogen werden oder Balken und Träger zusammengefügt werden müssen und überall dort, wo Präzisionsarbeit auf engstem Raum besonders wichtig ist.
- Robuster und ergonomischer Griff
- Leichtgängiger Getriebemechanismus für mühelose Bedienung
- Robuste mechanische Lastbremse erhöht die Bedienersicherheit
- Doppeluntersetzungsgetriebe erfordern minimalen manuellen Kraftaufwand für den Volllastbetrieb
- Hakenverschluss mit Sicherheitsspitze
- Vierfach genietete und geschmiedete Hakenkonstruktion aus Kohlenstoffstahl bricht nicht bei übermäßiger Belastung
- Verschleißfeste vernickelte Lastkette für hohe und gleichmäßige Festigkeit (1000 N/mm2), nach EN 818-7
LB 0,8 - 3,2
LB 6,3
LB 9
| Modell | WLL (Tonne) | Kettenmaße (mm) | Zugkraft pro Umdrehung (daN) | a (mm) | b (mm) | C (mm) | D (mm) | e (mm) | g (mm) | S (mm) | t (mm) | Gewicht (kg) | Gewicht pro meter zusätzlich (kg) |
| LB 0,8 | 0,8 | 5,6 x 15,7 | 28,4 | 114 | 119 | 280 | 245 | 97 | 23,5 | 35,5 | 14 | 5,7 | 0,7 |
| LB 1 | 1 | 5,6 x 15,7 | 34,3 | 114 | 119 | 300 | 245 | 97 | 29 | 42,5 | 15 | 5,9 | 0,7 |
| LB 1,6 | 1,6 | 7,1 x 19,9 | 33,3 | 159 | 126 | 335 | 265 | 100 | 32 | 42,5 | 19 | 8 | 1,1 |
| LB 2,5 | 2,5 | 8,8 x 24,6 | 36,3 | 173 | 150 | 375 | 265 | 102 | 36,5 | 47 | 21 | 11,2 | 1,7 |
| LB 3,2 | 3,2 | 10 x 28 | 36,3 | 190 | 159 | 395 | 415 | 112 | 39 | 50 | 24,5 | 15 | 2,3 |
| LB 6,3 | 6,3 | 10 x 28 | 37,2 | 190 | 217 | 540 | 415 | 112 | 50 | 60 | 34 | 26 | 4,7 |
| LB 9 | 9 | 10 x 28 | 38,2 | 190 | 304 | 680 | 415 | 112 | 72,5 | 85 | 41,5 | 40 | 7 |
