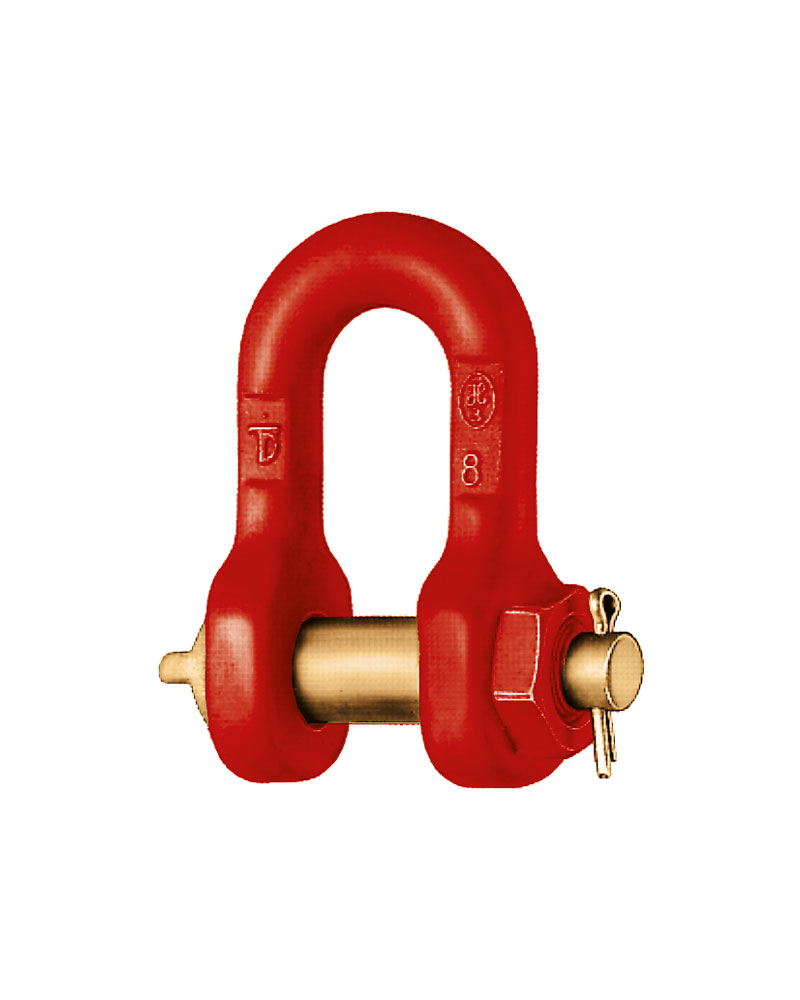

JDT NORM8 Schäkel gerade mit Mutter mit Splint, Güteklasse 8
- Sehr universelle Verbindung für verschiedene Hebeanwendungen.
- Die Gerade Form bietet wenig Bewegungsspielraum und somit eine solide Verbindung.
- Der Stahl ist feuerverzinkt, was die Schäkel vor Korrosion schützt.
- Nach EN 13889.
Produktinformation
| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | c (mm) | Ød (mm) | e (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| DSL_JDTTVS.0112 | 1,12 | 13,5 | 32 | 10 | 10 | 20 | 30 | 0,1 |
| DSL_JDTTVS.0200 | 2,0 | 16 | 35 | 13 | 12 | 24 | 34 | 0,2 |
| DSL_JDTTVS.0315 | 3,15 | 23 | 49 | 15 | 16 | 31 | 49 | 0,4 |
| DSL_JDTTVS.0530 | 5,3 | 27 | 61 | 19 | 20 | 38 | 61 | 0,8 |
| DSL_JDTTVS.0800 | 8,0 | 34 | 76 | 24 | 24 | 48 | 73 | 1,4 |
| DSL_JDTTVS.1000 | 10,0 | 40 | 88 | 27 | 27 | 56 | 84 | 2,2 |
| DSL_JDTTVS.1500 | 15,0 | 48 | 108 | 33 | 36 | 72 | 112 | 4,8 |
| DSL_JDTTVS.2120 | 21,2 | 53 | 121 | 37 | 39 | 78 | 120 | 6,3 |
| DSL_JDTTVS.2500 | 25,0 | 60 | 136 | 41 | 45 | 90 | 140 | 9,4 |
| DSL_JDTTVS.3150 | 31,5 | 66 | 150 | 45 | 48 | 96 | 147 | 10,8 |
| DSL_JDTTVS.4000 | 40,0 | 73 | 167 | 50 | 52 | 104 | 158 | 13,7 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- DSL_JDTTVS-0112
- EAN-Nummer
- DSL_JDTTVS-0112
- Gewicht
- 0.1
