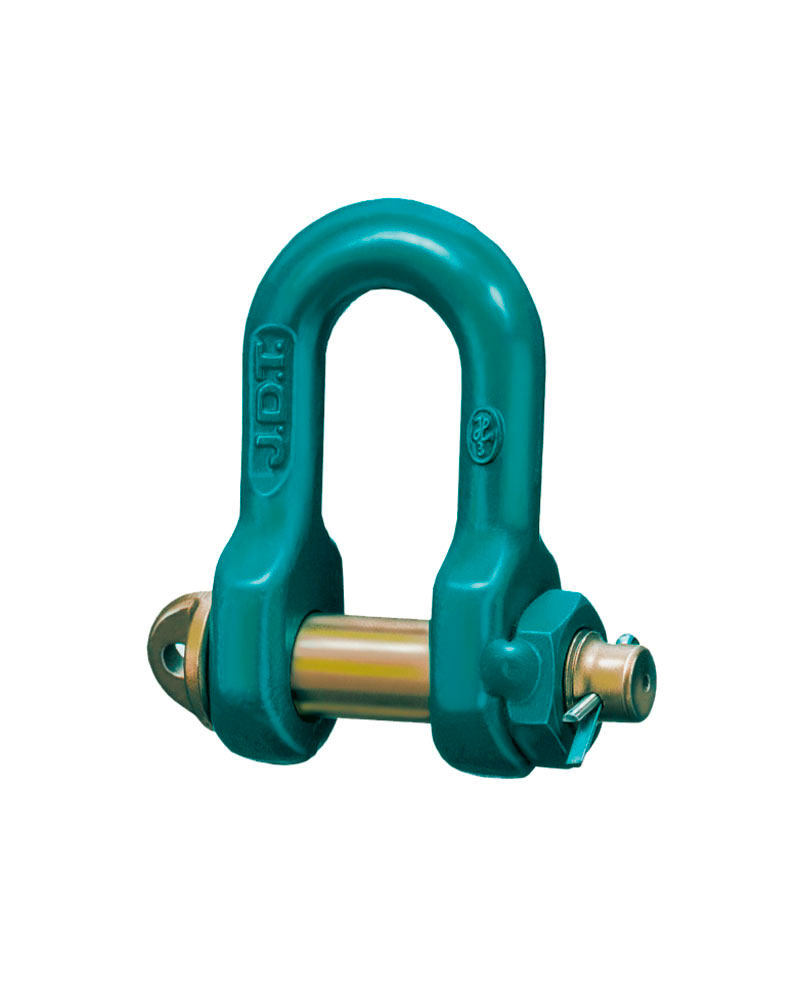

JDT ENORM Schäkel gerade mit Mutter mit Splint, Güteklasse 10
- Sehr universelle Verbindung für verschiedene Hebeanwendungen.
- Die Gerade Form bietet wenig Bewegungsspielraum und somit eine solide Verbindung.
- Der Stahl ist feuerverzinkt, was die Schäkel vor Korrosion schützt.
- Nach EN 13889.
Produktinformation
| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | c (mm) | Ød (mm) | e (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| DSL_JDTTVS1.400 | 4,0 | 23 | 49 | 15 | 16 | 31 | 49 | 0,4 |
| DSL_JDTTVS1.670 | 6,7 | 27 | 61 | 19 | 20 | 38 | 61 | 0,8 |
| DSL_JDTTVS1.100 | 10,0 | 34 | 76 | 24 | 24 | 48 | 73 | 1,5 |
| DSL_JDTTVS1.125 | 12,5 | 40 | 88 | 27 | 27 | 56 | 84 | 2,2 |
| DSL_JDTTVS1.190 | 19,0 | 48 | 108 | 33 | 36 | 72 | 112 | 4,8 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- DSL_JDTTVS1-100
- EAN-Nummer
- DSL_JDTTVS1-100
- Gewicht
- 1.5
