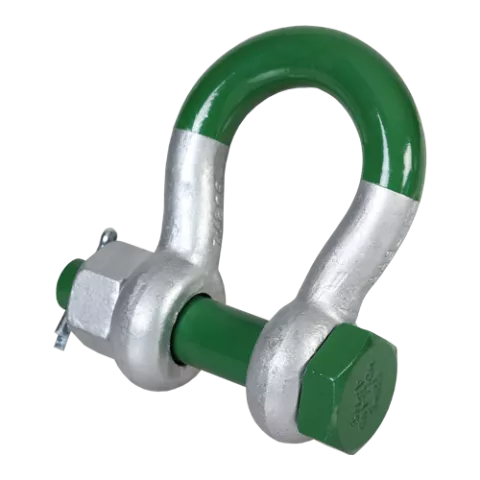

Green Pin G-5263 Schäkel geschweift mit Mutter und Splint, leichtgewicht

Einfachere Handhabung dank kleinerer Größe und geringerem Gewicht (bei gleicher WLL)
Doppelte Sicherheit (Splint und Sicherheitsbolzen)
Verzinkung gewährleistet langfristige Haltbarkeit
Entspricht EN 13889

Tragfähigkeit
Zertifikat
- Nein
- Ja € 3,50

Diese Kombination existiert nicht.

€ 32,55

€ 38,73 inkl. MwSt.

Auf Lager

In den Warenkorb

Referenz: HSL_GP5263-0033

Produktinformation Bewertungen Anhänge Technische Daten

Produktinformation

Der Green Pin Super® Bogenschäkel BN ist ein Schäkel der Güteklasse 8 mit einem Sicherheitsbolzen. Die Handhabung des Green Pin Super® Bogenschäkels BN ist dank seiner kleineren Größe und seines geringeren Gewichts (bei gleicher Arbeitslastgrenze im Vergleich zu Nicht-Super-Produkten) einfacher. Der Schäkel bietet zudem eine doppelte Sicherheit (Splint und Sicherheitsbolzen), die ein versehentliches Lösen des Bolzens verhindert. Darüber hinaus ist die Langlebigkeit des Schäkels dank seiner Verzinkung langfristig gewährleistet. Der Verschleiß von Gegenkomponenten wie Drahtseilen wird ebenfalls minimiert, da die Kammer im Schäkelohr das Gewinde versteckt.

BN technische tekening

Artikelcode	Tragfähigkeit [Tonne]	a [mm]	b [mm]	c [mm]	d [mm]	e [mm]	f [mm]	g [mm]	h [mm]	i [mm]	j [mm]	k [mm]	Gewicht [kg/st]
HSL_GP5263-0330	3,3	13,5	16	34	13	22	51	32	89	82	58	13	0,40
HSL_GP5263-0500	5,0	16	19	40	16	27	64	43	110	98	75	17	0,73
HSL_GP5263-0700	7,0	19	22	46	19	31	76	51	129	114	89	19	1,19
HSL_GP5263-0950	9,5	22	25	52	22	36	83	58	144	130	102	22	1,73
HSL_GP5263-1250	12,5	25	28	59	25	43	95	68	164	150	118	25	2,56
HSL_GP5263-1500	15,0	28	32	66	28	47	108	75	185	166	131	30	3,6
HSL_GP5263-1800	18,0	32	35	72	32	51	133	83	201	178	147	34	4,95
HSL_GP5263-2100	21,0	35	38	80	35	57	143	88	227	197	162	38	6,62
HSL_GP5263-3000	30,0	38	42	88	38	57	133	92	249	217	175	34	8,11
HSL_GP5263-4000	40,0	45	50	103	45	74	178	126	300	240	216	40	15,0
HSL_GP5263-5500	55,0	57	57	117	57	83	197	138	341	303	252	46	23,0
HSL_GP5263-8500	85,0	70	70	143	70	105	260	180	437	363	320	56	44,0
HSL_GP5263-1200	120,0	83	83	162	83	127	329	190	535	425	356	66	72,0

Technische Daten

Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.

Produkt

Artikelnummer: HSL_GP5263-0033

EAN-Nummer: HSL_GP5263-0033

Gewicht: 0.4
