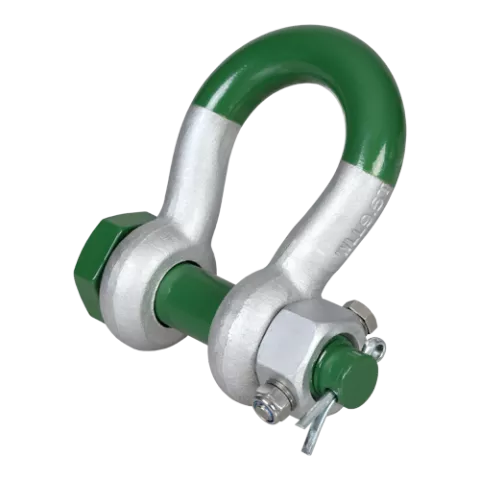

Green Pin G-5243 Schäkel geschweift mit dreifache Sicherheit, leichtgewicht

Einfachere Handhabung dank kleinerer Größe und geringeren Gewichts (bei gleicher WLL)
Dreifache Sicherheit (Splint, Sicherheitsbolzen, feststehende Mutter)
Top-Wahl bei dynamischen Lasten oder extremen Vibrationen
Verzinkung gewährleistet langfristige Haltbarkeit
Geeignet für sowohl Einstrang- als auch Mehrstrangsysteme
Entspricht EN 13889

Tragfähigkeit
Zertifikat
- Nein
- Ja € 3,50

Diese Kombination existiert nicht.

€ 78,51

€ 93,43 inkl. MwSt.

Auf Lager

In den Warenkorb

Referenz: HSL_GP5243-0033

Produktinformation Bewertungen Anhänge Technische Daten

Produktinformation

Der Green Pin Super® Bogenschäkel FN ist ein Schäkel der Güteklasse 8 mit einem Sicherheitsbolzen und einer feststehenden Mutter. Die Handhabung des Green Pin Super® Bogenschäkels FN ist dank seiner kleineren Größe und seines geringeren Gewichts (bei gleicher Arbeitslastgrenze im Vergleich zu Nicht-Super-Produkten) einfacher. Der Schäkel ist die perfekte Wahl, wenn die Last dynamisch ist oder extremen Vibrationen ausgesetzt ist, da er dreifache Sicherheit bietet (Splint, Sicherheitsbolzen und feststehende Mutter). Die feststehende Mutter des Green Pin Super® Bogenschäkels FN ist sowohl durch die Schäkelmutter als auch durch den Bolzen gebohrt und fest mit dem Bolzenkopf mittels Schrauben und Nord-Lock®-Scheiben verbunden. Darüber hinaus ist die Langlebigkeit des Schäkels dank seiner Verzinkung langfristig gewährleistet. Der Verschleiß von Gegenkomponenten wie Drahtseilen wird ebenfalls minimiert, da die Kammer im Schäkelohr das Gewinde versteckt. Der Green Pin Super® Bogenschäkel FN ist in einem Bereich mit einer Arbeitslastgrenze von 3,3 bis 175 Tonnen erhältlich.
BN technische tekening

Artikelcode	Tragfähigkeit [Tonne]	a [mm]	b [mm]	c [mm]	d [mm]	e [mm]	f [mm]	g [mm]	h [mm]	i [mm]	j [mm]	k [mm]	l [mm]	m [mm]	Koppel [Nm]	Gewicht [kg/st]
HSL_GP5243-0033	3,3	13,5	16	34	13	22	51	32	89	82	58	13	M6	35	8,4	0,40
HSL_GP5243-0050	5,0	16	19	40	16	27	64	43	110	98	75	17	M6	40	8,4	0,73
HSL_GP5243-0070	7,0	19	22	46	19	31	76	51	129	114	89	19	M6	45	8,4	1,19
HSL_GP5243-0090	9,5	22	25	52	22	36	83	58	144	130	102	22	M8	50	20	1,73
HSL_GP5243-0125	12,5	25	28	59	25	43	95	68	164	150	118	25	M8	55	20	2,56
HSL_GP5243-0150	15,0	28	32	66	28	47	108	75	185	166	131	30	M10	60	30	3,6
HSL_GP5243-0180	18,0	32	35	72	32	51	133	83	201	178	147	34	M10	65	39	4,95
HSL_GP5243-0210	21,0	35	38	80	35	57	143	88	227	197	162	38	M10	70	52	6,81
HSL_GP5243-0300	30,0	42	50	103	42	74	178	126	300	240	216	45	M8	90	15	8,11
HSL_GP5243-0550	55,0	57	57	117	57	83	197	138	341	303	252	46	M10	120	39	23
HSL_GP5243-0850	85,0	70	70	143	70	105	260	180	437	363	290	56	M12	140	68	44
HSL_GP5243-1200	120,0	83	83	162	83	127	329	190	535	425	356	66	M12	140	72	72

Anhänge

Manual

Technische Daten

Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.

Produkt

Artikelnummer: HSL_GP5243-0033

EAN-Nummer: HSL_GP5243-0033

Gewicht: 0.4
