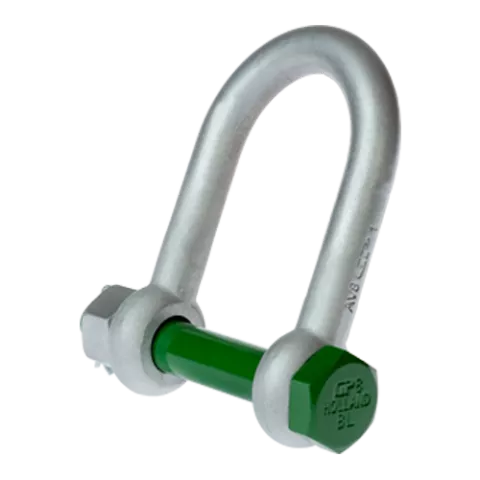

Green Pin G-4553 Schäkel gerade mit Mutter und Splint, große Öffnung
- Längere Innenlänge
- Perfekt zum Heben von Stahlspundwänden
- Verzinkung gewährleistet langfristige Haltbarkeit
- Doppelte Sicherheit (Splint & Sicherheitsbolzen)
- Nur für Einstrangsysteme geeignet
- Nach EN 13889.
Produktinformation
Der Green Pin BigMouth® D-Schäkel BN ist ideal für den Einsatz in Situationen, in denen ein Hebepunkt für einen Standardschäkel nicht erreichbar ist. Der BigMouth® D-Schäkel BN hat eine größere Innenbreite und eine längere Innenlänge, die es ermöglicht, den Schäkel mit untypischen Hebepunkten zu verbinden. Solche Hebepunkte finden sich beispielsweise häufig in der Stahlspundwandindustrie. Die Hebepunkte an den Spundwänden sind normalerweise so tief angebracht, dass nur ein Green Pin BigMouth® D-Schäkel BN verwendet werden kann, um die Arbeit zu erledigen. Der Green Pin BigMouth® D-Schäkel BN ist mit einem Sicherheitsbolzen ausgestattet.
Technische Daten
| Artikelcode | Werklast [Ton] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | i [mm] | Gewicht [kg/st] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DSL_GP4553-0460 | 4,6 | 19 | 22 | 46 | 19 | 70 | 116 | 169 | 154 | 19 | 1,50 |
| DSL_GP4553-0860 | 8,6 | 25 | 28 | 59 | 25 | 83 | 140 | 208 | 190 | 25 | 3,15 |
| DSL_GP4553-1550 | 15,5 | 38 | 42 | 88 | 38 | 115 | 178 | 281 | 257 | 19 | 9,50 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- DSL_GP4553-046
- EAN-Nummer
- DSL_GP4553-046
- Gewicht
- 1.5
