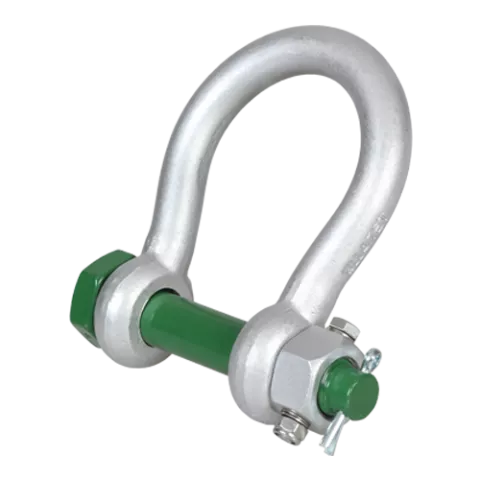

Green Pin G-4243 Schäkel geschweift mit dreifache Sicherheit, große Öffnung

  • Perfekt für die Verwendung mit breiten Verbindungspunkten dank der breiten Schäkelöffnung
  • Dreifache Sicherheit (Splint, Sicherheitsbolzen, feststehende Mutter)
  • Top-Wahl bei dynamischen Lasten oder extremen Vibrationen
  • Verzinkung gewährleistet langfristige Haltbarkeit
  • Nach EN 13889.
  • Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 85,06 € 85,06
€ 101,22 inkl. MwSt.
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

Referenz: HSL_GP4243-0475


Produktinformation

Der Green Pin BigMouth® Bogenschäkel FN ist ein Schäkel der Güteklasse 8 mit einem Sicherheitsbolzen, einer feststehenden Mutter und einer breiteren Schäkelöffnung. Die breitere Schäkelöffnung ermöglicht es Ihnen, den Schäkel an einem Verbindungspunkt (z.B. Öse) anzuschließen, der breiter als üblich ist. Der Schäkel ist die perfekte Wahl, wenn die Last dynamisch ist oder extremen Vibrationen ausgesetzt ist, da er dreifache Sicherheit bietet (Splint, Sicherheitsbolzen und feststehende Mutter). Die feststehende Mutter des Green Pin BigMouth® Bogenschäkels FN ist sowohl durch die Schäkelmutter als auch durch den Bolzen gebohrt und fest mit dem Bolzenkopf mittels Schrauben und Nord-Lock®-Scheiben verbunden.

Technische Daten

Technische tekening

Artikelcode Tragfähigkeit [Tonne] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] g [mm] h [mm] i [mm] j [mm] k [mm] l [mm] m [mm] Koppel [Nm] Gewicht [kg/st]
HSL_GP4243-0475 4,75 22 25 52 22 63 112 88 173 157 132 22 M8 50 20 2,08
HSL_GP4243-0650 6,5 25 28 59 25 75 135 105 204 183 155 25 M8 55 20 3,14
HSL_GP4243-0850 8,5 28 32 66 28 82 148 115 225 205 171 27 M10 60 39 4,36
HSL_GP4243-0950 9,5 32 35 72 32 90 162 126 248 224 190 32 M10 65 39 5,95
HSL_GP4243-1200 12,0 35 38 79 35 100 180 140 274 245 210 35 M10 70 39 7,87
HSL_GP4243-1600 16,0 38 42 88 38 106 216 159 319 248 235 19 M8 75 20 12,5
HSL_GP4243-2500 25,0 42 50 103 45 127 248 175 370 296 265 23 M8 90 20 16,7
HSL_GP4243-3000 30,0 50 57 118 50 146 273 207 411 332 307 26 M10 100 39 25,0
HSL_GP4243-5500 55,0 65 70 145 65 165 314 213 487 389 343 32 M12 120 68 45,0
HSL_GP4243-7500 75,0 83 83 164 83 184 330 254 537 455 420 39 M12 140 68 77,0

Technische Daten

Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.

Produkt

Artikelnummer
HSL_GP4243-0475
EAN-Nummer
HSL_GP4243-0475
Gewicht
2.0
