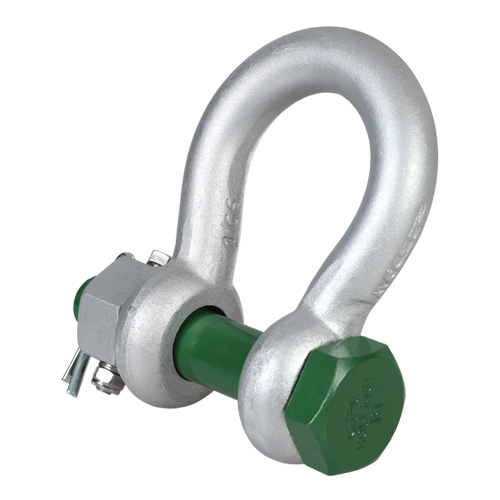

Green Pin G-4143 Schäkel geschweift mit dreifache Sicherheit
- Sehr universelle Verbindung für verschiedene Hebeanwendungen.
- Die Geschweifte Form bietet mehr Bewegungsfreiheit und eine Vielzahl von Befestigungen.
- Dreifache Sicherheit mit Sicherheitsbolzen, Sicherheitsmutter und Splint.
- Der Stahl ist feuerverzinkt, was die Schäkel vor Korrosion schützt.
- Nach EN 13889.
Produktinformation
Der Green Pin G-4143 Schäkel geschweift mit dreifache Sicherheit ist die ideale Wahl für Fachleute, die eine vielseitige und zuverlässige Lösung für ihre Hebearbeiten benötigen. Dieser Schäkel geschweift ermöglicht eine flexible Verbindung zwischen verschiedenen Hebezeugen und garantiert Sicherheit. Dank seiner geschweifte Form bietet der Schäkel mehr Innenraum, was die Befestigung mehrerer Stränge ermöglicht. Daher sind Schäkel geschweift besonders geeignet für schwerere Hebearbeiten, bei denen verschiedene Verbindungen erforderlich sind. Insbesondere im Offshore-Bereich ist der Green Pin G-4143 Schäkel geschweift ein unverzichtbares Hebezeug, auch dank Zertifizierungen von führenden Klassifikationsgesellschaften wie DNV GL.
Was den Green Pin G-4143 Schäkel geschweift auszeichnet, ist die dreifache Sicherheit. Dieser Schäkel geschweift verfügt über eine einzigartige Kombination aus einem Sicherheitsbolzen, einer fixierten Mutter und einem Splint, was für unübertroffene Sicherheit und Stabilität sorgt. Das raffinierte Design beinhaltet einen Sicherungsstift, der sowohl durch die Mutter als auch durch den Bolzen gebohrt wird und dann mit Hilfe eines Bolzens und einer Nord-Lock-Mutter fest am Kopf des Stifts befestigt wird. Für Situationen, in denen eine weniger dauerhafte Verbindung gewünscht wird, empfehlen wir den Green Pin G-4161 Schäkel geschweift mit Schraubbolzen. Dank der Verzinkung ist eine langanhaltende Haltbarkeit des Bügels garantiert. Wählen Sie Top-Qualität und Zuverlässigkeit mit diesem Schäkel geschweift für Ihre Aufgabe!
Einzigartige Nummerierung
Möchten Sie Ihre Schäkel geschweift personalisieren? Wir bieten einen einzigartigen Service, bei dem wir Ihre Seriennummern auf den Schäkel prägen. Dies erleichtert die Organisation und Rückverfolgbarkeit Ihrer Schäkel. Sie können Ihre gewünschten Seriennummern selbst angeben oder zufällige Nummern wählen. Jede Seriennummer wird sorgfältig dokumentiert, sodass Sie jeden Artikel auf Ihrem Zertifikat wiederfinden können. Dieser Service wird in unserer Werkstatt durchgeführt und ist beim Kauf eines Zertifikats inbegriffen.
Technische Daten
| Abmesssungen | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Herstellercode | Tragfähigkeit (Tonnen) | Drehmoment (Nm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) |
| HSL_MB-GP_F-02 | GPGHMB13FN | 2 | 8,4 | 0,4 | 13,5 | 16 | 34 | 13 | 22 | 51 | 32 | 90 | 80 | 59 | 13 | M6 | 35 |
| HSL_MB-GP_F-03 | GPGHMB16FN | 3,25 | 8,4 | 0,7 | 16 | 19 | 40 | 16 | 27 | 64 | 43 | 110 | 98 | 75 | 17 | M6 | 40 |
| HSL_MB-GP_F-04 | GPGHMB19FN | 4,75 | 8,4 | 1,18 | 19 | 22 | 46 | 19 | 31 | 76 | 51 | 129 | 115 | 89 | 19 | M6 | 45 |
| HSL_MB-GP_F-06 | GPGHMB22FN | 6,5 | 20 | 1,77 | 22 | 25 | 52 | 22 | 36 | 83 | 58 | 144 | 130 | 102 | 22 | M8 | 50 |
| HSL_MB-GP_F-08 | GPGHMB25FN | 8,5 | 20 | 2,6 | 25 | 28 | 59 | 25 | 43 | 95 | 68 | 164 | 150 | 118 | 25 | M8 | 55 |
| HSL_MB-GP_F-09 | GPGHMB28FN | 9,5 | 39 | 3,66 | 28 | 32 | 67 | 28 | 47 | 108 | 75 | 186 | 166 | 131 | 27 | M10 | 60 |
| HSL_MB-GP_F-12 | GPGHMB32FN | 12 | 39 | 4,8 | 32 | 35 | 73 | 32 | 51 | 115 | 83 | 201 | 184 | 147 | 30 | M10 | 65 |
| HSL_MB-GP_F-13 | GPGHMB35FN | 13,5 | 39 | 6,5 | 35 | 38 | 79 | 35 | 57 | 133 | 92 | 227 | 197 | 162 | 33 | M10 | 70 |
| HSL_MB-GP_F-17 | GPGHMB35FN | 17 | 20 | 8,19 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 202 | 175 | 19 | M8 | 75 |
| HSL_MB-GP_F-25 | GPGHMB38FN | 25 | 20 | 14 | 45 | 50 | 104 | 45 | 74 | 178 | 126 | 300 | 249 | 216 | 23 | M8 | 90 |
| HSL_MB-GP_F-35 | GPGHMB50FN | 35 | 39 | 19,9 | 50 | 57 | 112 | 50 | 83 | 197 | 138 | 332 | 269 | 238 | 26 | M10 | 100 |
| HSL_MB-GP_F-42 | GPGHMB57FN | 42,5 | 68 | 28,33 | 57 | 65 | 132 | 57 | 95 | 222 | 160 | 378 | 301 | 274 | 29 | M12 | 110 |
| HSL_MB-GP_F-55 | GPGHMB65FN | 55 | 68 | 39,59 | 65 | 70 | 145 | 65 | 105 | 260 | 180 | 433 | 329 | 310 | 32 | M12 | 120 |
| HSL_MB-GP_F-85 | GPGHMB75FN | 85 | 68 | 62 | 75 | 83 | 167 | 75 | 127 | 330 | 190 | 530 | 381 | 340 | 39 | M12 | 140 |
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HSL_MB-GP_F-02
- EAN-Nummer
- HSL_MB-GP_F-02
- Gewicht
- 0.42
