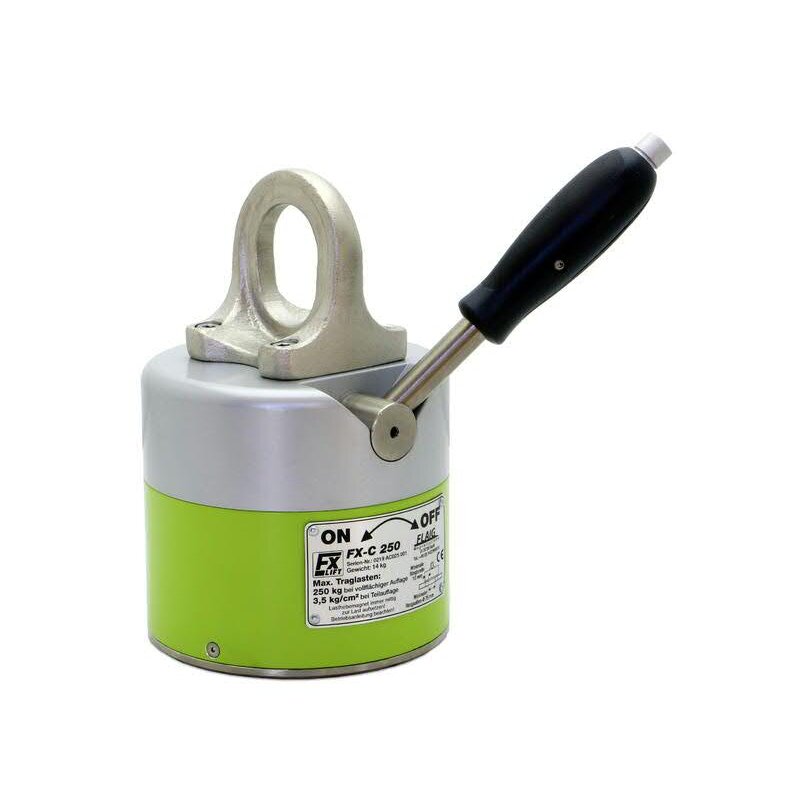

Flaig FX-C Lasthebemagnet, für Ringe und Hülsen
- FX-C Lasthebemagnet mit runder, mehrpoliger Spannfläche.
- Entwickelt zum Heben von Ringen, Hülsen, Lagergehäusen und Flanschplatten.
- Geeignet für Werkstücke, die Innen- bis Außenmaße abdecken.
- Maximales Werkstückgewicht von 3,5 kg pro cm² Spannfläche.
- Entspricht EN 13155.
Produktinformation
Der Flaig FX-C Lasthebemagnet wurde speziell für das Heben von Ringen, Hülsen, Lagergehäusen, Flanschplatten und ähnlichen Werkstücken entwickelt. Der Magnet verfügt über eine runde, mehrpolige Spannfläche, die eine zuverlässige Haftung am Werkstück gewährleistet. Das maximale Werkstückgewicht wird auf Basis der vollständigen Abdeckung der Spannfläche berechnet, wobei 3,5 kg pro cm² gelten. Für Serienwerkstücke wird empfohlen, einen dokumentierten Versuch durchzuführen, um den Sicherheitsfaktor 3 zu bestätigen.
Technische Daten
| Modell | Art. Nr. | Abmessungen (mm) | Max. Tragfähigkeit ab Materialstärke (mm) | Max. Tragfähigkeit (kg) | Max. Tragfähigkeit pro cm² Auflagefläche (kg) | Gewicht (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | Da-Di | H | Hs | Bs | ||||||
| FX-C 175 | 1101 0177 | 120 | 114-40 | 130 | 138 | 185 | 10 | 175 | 3,5 | 7,5 |
| FX-C 250 | 1101 0257 | 160 | 152-65 | 145 | 153 | 210 | 12 | 250 | 3,5 | 15 |
| FX-C 450 | 1101 0457 | 250 | 240-100 | 155 | 168 | 275 | 15 | 450 | 3,5 | 35 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HFM_FXC-018
- EAN-Nummer
- HFM_FXC-018
- Gewicht
- 7.5
