Produktinformation

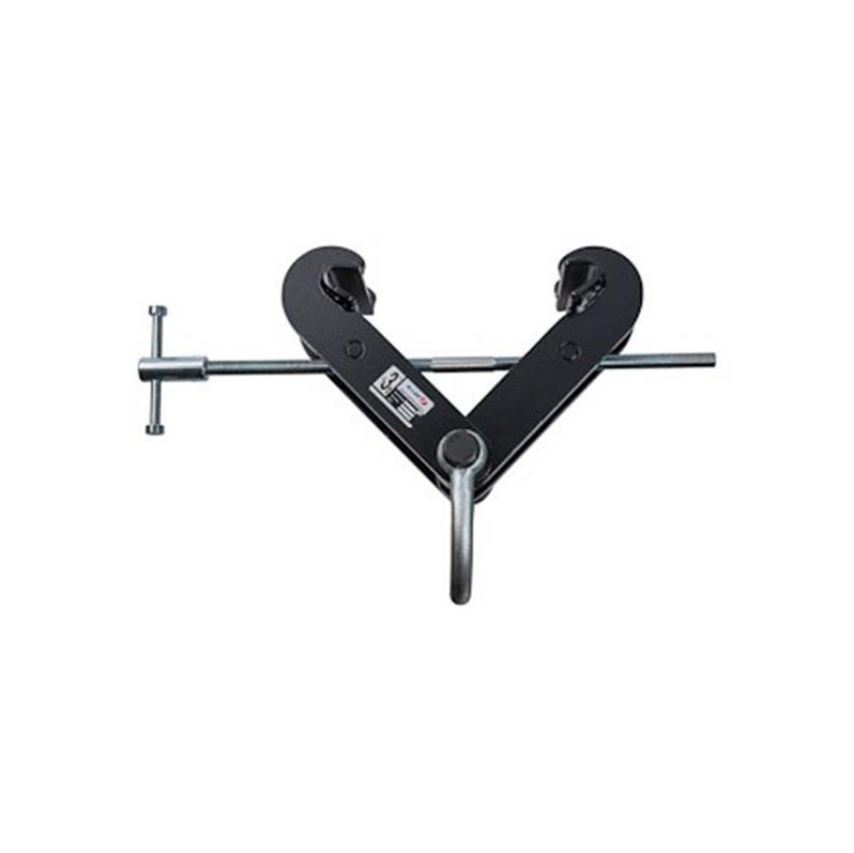

Die ELLER Träger Hebeklemme ist ein einfacher und sicherer temporärer Aufhängepunkt. Ideal als schnelle Lösung für dringende Arbeiten. Die Klemme kann in weinigen einfachen Schritten montiert werden. Öffnen Sie nur die Spindel, legen Sie sie über den Trägerflansch, schließen Sie sie fest an und ziehen Sie sie fest.
| Modell | WLL (Tonne) | Trägerbreite (mm) | A (mm) | B (mm) | D (mm) | Emin (mm) | Emax (mm) | G (mm) | Kmin (mm) | Kmax (mm) | H (mm) | Gewicht (kg) |
| ELBCH 3 | 3 | 76 - 190 | 130 | 12 | 102 | 166 | 275 | 275 | 251 | 289 | 20 | 9 |
| ELBCH-L 3 | 3 | 127 - 350 | 130 | 12 | 102 | 228 | 438 | 560 | 294 | 375 | 20 | 9 |
| ELBCH-L 5 | 5 | 150 - 305 | 130 | 12 | 116 | 264 | 422 | 410 | 360 | 413 | 25 | 11 |
| ELBCH 10 | 10 | 203 - 350 | 140 | 20 | 118 | 267 | 608 | 560 | 421 | 530 | 32 | 30 |
| ELBCH 15 | 15 | 203 - 457 | 170 | 20 | 116.5 | 400 | 648 | 660 | 608 | 684 | 40 | 50 |
| ELBCH-L 15 | 15 | 406 - 610 | 170 | 20 | 116.5 | 600 | 800 | 810 | 706 | 812 | 40 | 62 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- BKL_ELBCH-020.076190
- EAN-Nummer
- 8720769880409
- Gewicht
- 5.0
