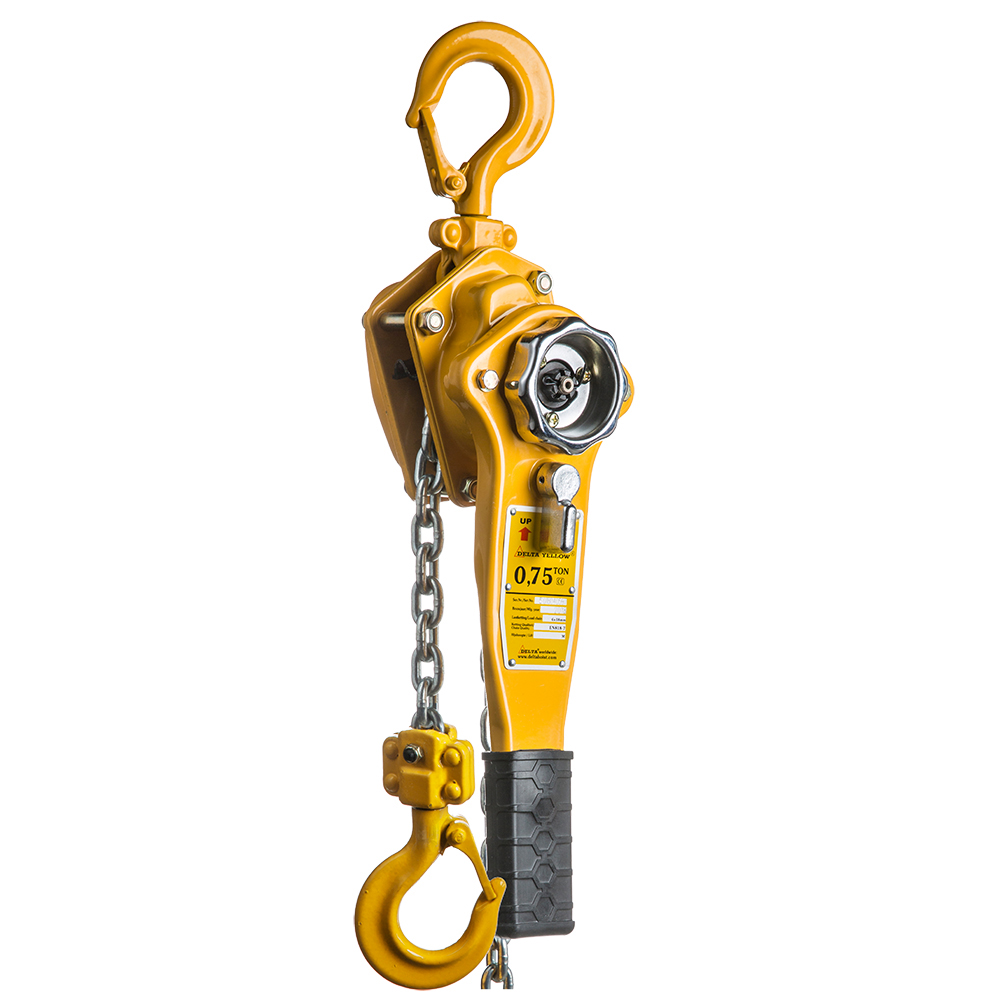

Delta Yellow Hebelzug
- Robuster, wartungsfreundlicher Hebelzug ohne Überlastsicherung.
- Präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb.
- Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen.
- Ausgestattet mit ergonomischer Hebel mit Gummigriff.
- Nach Maschinenrichtlinie 2006/42/EG.
Produktinformation
Der Delta Yellow Hebelzug ist durch seines Doppelgehäuse, das zusätzlichen Schutz vor Staub und Wasser bietet, ein sehr robuster Hebelzug. Es hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen. Das Getriebe wird von hochwertigen Lagern geführt und hat einen reibungslosen Betrieb aufgrund seine Präzisionsgefertigte Wellen, Kettennuss und Zahnräder. Der Hebelzug verfügt über einen ergonomischen Hebel mit Gummigriff und eine optimierte Lastkettenführung. Es hat auch einen Kettenfreilaufschaltung, der es der Kette ermöglicht, frei durch der Hebelzug zu laufen. Für zusätzliche Sicherheit verfügt der Flaschenzug über eine Selbstständige Sicherheits-Lastdruckbremse mit doppelten Bremsscheiben und Sperrklinken. Es ist nicht mit eine Überlastsicherung ausgestattet.
Standardmäßig mitgeliefert
- Geschmiedete Stahlhaken mit Hakensicherung
- Verzinkte Lastkette
- Betriebsanleitung
- Prüfzeugnis
- CE-Konformitätserklärung
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Kraftaufwand bei Volllast (N) | Hebeldrehungen für 1m Hub | Testbelastung (kN) | Lastkette (Øxmm) | Kettenstränge | Gewicht (kg) | Zusatzgewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|
| DYR 0,75 | 0,75 | 140 | 51 | 9,2 | 6 x 18 | 1 | 5,1 | 0,9 |
| DYR 1,5 | 1,5 | 240 | 47 | 18,4 | 8 x 24 | 1 | 8,9 | 1,5 |
| DYR 3 | 3 | 320 | 60 | 36,8 | 10 x 30 | 1 | 15,4 | 2,3 |
| DYR 6 | 6 | 340 | 120 | 73,5 | 10 x 30 | 2 | 23,4 | 4,6 |
| DYR 9 | 9 | 360 | 179 | 110,3 | 10 x 30 | 3 | 31,3 | 6,9 |
Abmessungen
DYR 0,75 - 3
DYR 6
DYR 9| Tragfähigkeit (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 0,75 | 148 | 135 | 290 | 320 | 37 | 26 |
| 1,5 | 176 | 162 | 420 | 380 | 45 | 33 |
| 3 | 195 | 211 | 420 | 480 | 50 | 38 |
| 6 | 195 | 254 | 420 | 620 | 64 | 48 |
| 9 | 195 | 319 | 420 | 700 | 85 | 50 |
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- TKR_DY-0075.15
- EAN-Nummer
- 8719482289620
- Gewicht
- 7.0
