Produktinformation

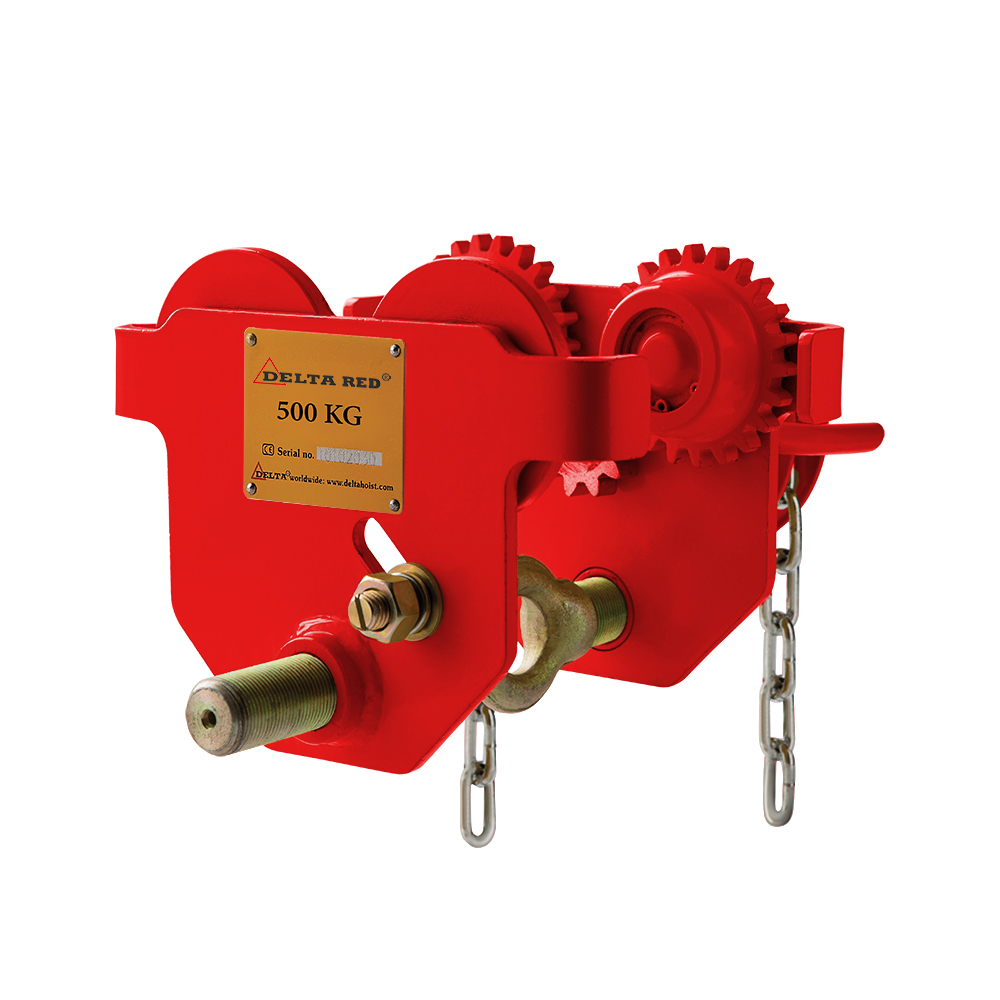

Die Delta RED Mechanische Laufkatze ist ideal zum seitlichen Verfahren eines Hebezeugs. Die Laufkatze ist durch Verstellen der Distanzscheiben verstellbar. Er ist mit einem Kippschutz und Sicherheitsbügel ausgestattet, die als Absturzsicherung, Radbruch- und Aufprallschutz dienen. Die dauerhaft geschmierte, kugelgelagerten Räder ermöglichen einen reibungslosen Betrieb. Standardmäßig wird eine Handkette mitgeliefert mit eine Arbeitshöhe von 3 Metern.
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Trägerbreite (mm) | Min. radius (m) | Raddurchmesser (mm) | Gewicht (kg) |
|---|---|---|---|---|---|
| DRML 0,5 | 0,5 | 68-305 | 0,6 | 55 | 9,8 |
| DRML 1 | 1 | 68-305 | 0,8 | 70 | 13,8 |
| DRML 2 | 2 | 88-305 | 1 | 85 | 20,6 |
| DRML 3 | 3 | 110-305 | 1,4 | 105 | 32,2 |
| DRML 5 | 5 | 116-305 | 1 | 117 | 47,1 |
| DRML 10 | 10 | 130-305 | 2,5 | 146 | 91 |
| DRML 20 | 20 | 136-305 | 4,5 | 175 | 232 |
| DRML 30 | 30 | 136-305 | 4,5 | 210 | 241 |
Abmessungen
0,5 - 5 Tonnen
10 - 30 Tonnen
| Tragfähigkeit (Tonnen) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | J (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 212 | 67 | 37 | 77 | 43 | 84 | 399 | 18 | 56 |
| 1 | 248 | 83 | 42 | 93 | 48 | 94 | 412 | 22 | 65 |
| 2 | 293 | 100 | 4 | 101 | 51 | 100 | 431 | 27 | 82 |
| 3 | 350 | 123 | 52 | 122 | 60 | 111 | 450 | 34 | 90 |
| 5 | 382 | 136 | 58 | 138 | 66 | 113 | 482 | 40 | 100 |
| 10 | 467 | 165 | 40 | 318 | 273 | 122 | 432 | 115 | 72 |
| 20 | 562 | 204 | 52 | 320 | 256 | 194 | 526 | 85 | 100 |
| 30 | 680 | 247 | 45 | 370 | 300 | 208 | 545 | 100 | 110 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- LPK_DRML-005
- EAN-Nummer
- 8719482047046
- Gewicht
- 8.9
