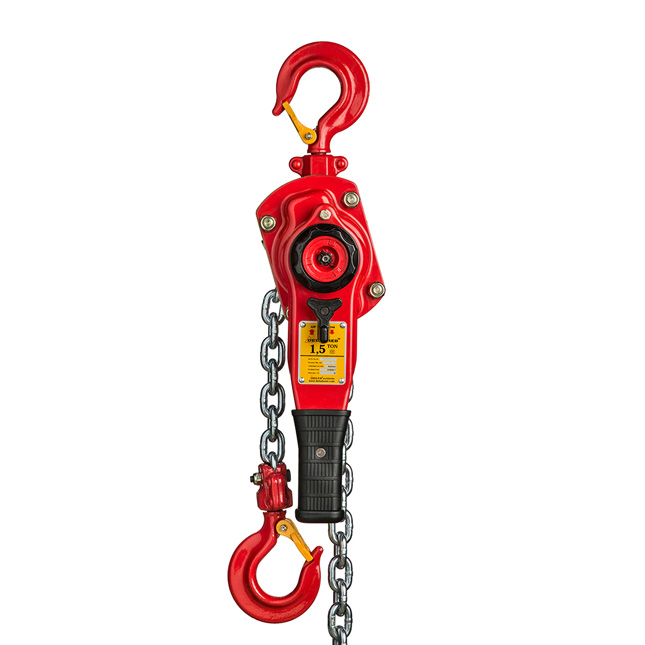

Delta Red Hebelzug
- Robuster, starker Premium-Hebelzug mit höherer Tragfähigkeit.
- Durch den kompakten Hebel eignet der RED sich für den Einsatz auf engstem Raum.
- Verbesserte, korrosionsbeständige, geschlossene Zylinderrollenlager
- Stahlguss-Handrad bietet verbesserte Benutzererfahrung.
- Nach Maschinenrichtlinie 2006/42/EG.
Produktinformation
Der Delta RED Premium Hebelzug ist ein hochwertiger Hebelzug mit sehr ergonomischem Design. Es hat ein robustes Doppelgehäuse, das äußeren Stößen standhalten kann, ohne die Ausrichtung der Lager zu beschädigen. Darüber hinaus bietet das Gehäuse Schutz vor Staub und Wasser. Der Delta RED hat präzisionsgefertigte Wellen, Kettennuss und Zahnräder, wodurch der Hebelzug sehr leichtgängig wird. Es ist Keine minimale Belastung zum Aktivieren des Ratschenmechanismus erforderlich. Es hat ein sehr praktisches Design, es hat einen verbesserten Kettenfreilaufschaltung, ergonomische Hebel und die Bremse und das Getriebe sind für die Wartung einfach zugänglich.
Standardmäßig mitgeliefert
- Geschmiedete Stahlhaken mit Hakensicherung
- Verzinkte Lastkette
- Betriebsanleitung
- Prüfzeugnis
- CE-Konformitätserklärung
Optional
- Ausführung mit Überlastschutz
- Andere Hubhöhen
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Kraftaufwand bei Volllast (N) | Hebeldrehungen für 1m Hub | Testbelastung (kN) | Lastkette (Øxmm) | Kettenstränge | Gewicht (kg) | Zusatzgewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|
| DRR 0,8 | 0,8 | 180 | 54 | 9,8 | 6 x 18 | 1 | 5,6 | 0,9 |
| DRR 1,6 | 1,6 | 355 | 63 | 19,6 | 8 x 24 | 1 | 8,5 | 1,5 |
| DRR 3,2 | 3,2 | 335 | 39,2 | 60 | 10 x 30 | 1 | 16,2 | 2,3 |
| DRR 6,3 | 6,3 | 350 | 119 | 77,2 | 10 x 30 | 2 | 21,9 | 4,6 |
| DRR 9 | 9 | 323 | 179 | 110,3 | 10 x 30 | 3 | 32,1 | 6,9 |
Abmessungen
DRR 0,8 - 3,2
DRR 6,3
DRR 9| Tragfähigkeit (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 0,8 | 160 | 133 | 250 | 320 | 38 | 26 |
| 1,6 | 182 | 157 | 270 | 365 | 48 | 29 |
| 3,2 | 208 | 210 | 430 | 490 | 58 | 39 |
| 6,3 | 208 | 253 | 430 | 583 | 65 | 43 |
| 9 | 208 | 338 | 430 | 830 | 85 | 58 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- TKR_RED-008.15
- EAN-Nummer
- 8719482014741
- Gewicht
- 7.3
