Produktinformation

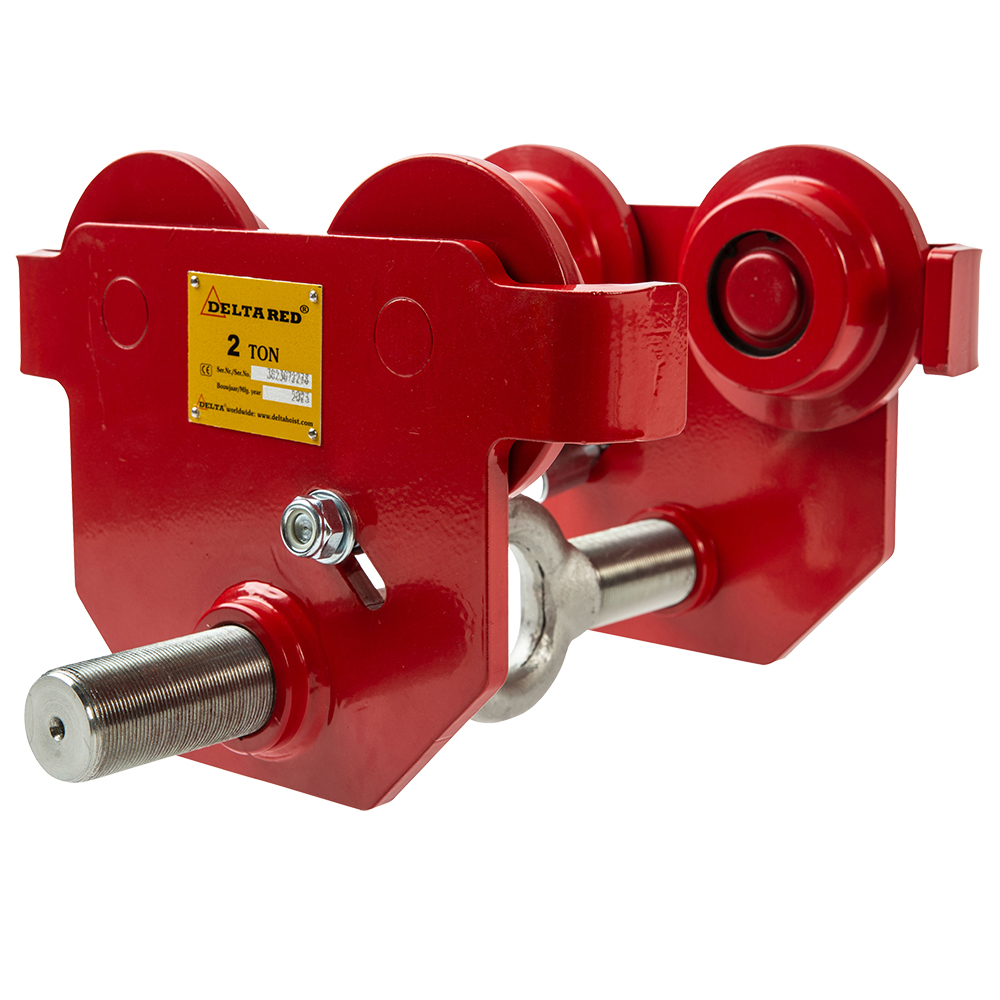

Die Delta RED Handlaufkatze ist ideal zum seitlichen Verfahren eines Hebezeugs. Die Laufkatze ist mit Hilfe der Drehspindel verstellbar. Ab 10 Tonnen sind sie durch Verstellen der Unterlegscheiben einstellbar. Er ist mit einem Kippschutz und Sicherheitsbügel ausgestattet, die als Absturzsicherung, Radbruch- und Aufprallschutz dienen. Die dauerhaft geschmierte, kugelgelagerten Räder ermöglichen einen reibungslosen Betrieb.
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Trägerbreite (mm) | Min. radius (m) | Raddurchmesser (mm) | Gewicht (kg) |
|---|---|---|---|---|---|
| DRDL 0,5 | 0,5 | 50-305 | 0,5 | 55 | 5,4 |
| DRDL 1 | 1 | 50-305 | 0,7 | 68 | 9,3 |
| DRDL 2 | 2 | 66-305 | 0,9 | 80 | 14,8 |
| DRDL 3 | 3 | 74-305 | 1,2 | 100 | 24,1 |
| DRDL 5 | 5 | 90-305 | 1 | 120 | 41,1 |
| DRDL 10 | 10 | 130-305 | 1,2 | 150 | 89,8 |
Abmessungen
0,5 - 5 Tonnen
10 Tonnen
| Tragfähigkeit (Tonnen) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | H (mm) | J (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 198 | 68 | 40 | 94 | 82 | 385 | 28 | 25 | 13 |
| 1 | 238 | 82 | 31 | 102 | 85 | 388 | 37 | 29 | 17 |
| 2 | 277 | 95 | 31 | 119 | 99 | 405 | 48 | 36 | 20 |
| 3 | 324 | 116 | 31 | 139 | 113 | 429 | 56 | 46 | 26 |
| 5 | 373 | 138 | 40 | 161 | 133 | 435 | 65 | 52 | 28 |
| 10 | 467 | 165 | 40 | 318 | 273 | 513 | 72 | 115 | - |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- LPK_DRDL-005
- EAN-Nummer
- 8719482046889
- Gewicht
- 5.4
