Delta INOX Edelstahl Handkettenzug
- Handkettenzug mit Schutz gegen korrosive Umgebungen und hohe Luftfeuchtigkeit.
- Alle äußeren Gehäuseteile, Lasthaken, Lastkette und Handkette gefertigt aus 304(V2A) Edelstahl.
- Ausgestattet mit Messpunkte am Trag- und Lasthaken.
- Bremse und Getriebe sind einfach züganglich.
- Nach Maschinenrichtlinie 2006/42/EG.
Produktinformation

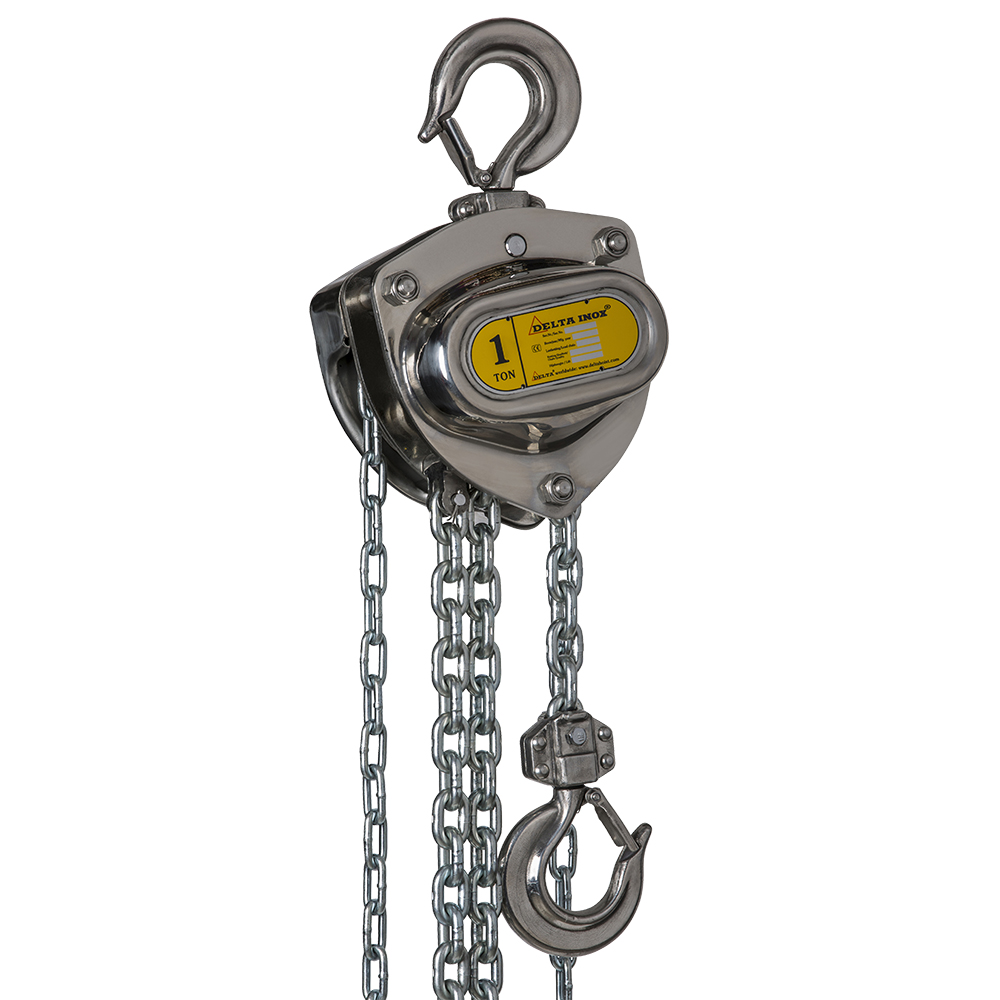

Der Delta INOX Edelstahl-Handkettenzug ist ein robuster Handkettenzug, das gegen Korrosion und Feuchtigkeit geschützt ist. Es ist geeignet für den Einsatz in "Clean Rooms" und in der Lebensmittelindustrie aufgrund seiner 304 (V2A) Edelstahlkonstruktion. Die gesamte Außenseite und die Haken sind aus 304 (V2A) Edelstahl gefertigt, ebenso wie die Hand- und Lastkette. Das Design ist wartungsfreundlich und die Bremse und Übertragung sind einfach zugänglich. Die präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb. Der Handkettenzug ist nicht mit einer Überlastssicherung ausgestattet, hat jedoch eine selbstständige Sicherheits-Lastdruckbremse mit doppelten Bremsscheiben und Sperrklinken.
Standardmäßig mitgeliefert
- Rostfreie Edelstahl Last- und Handkette
- Geschmiedete Edelstahlhaken
- Betriebsanleitung
- Prüfzeugnis
- CE-Konformitätserklärung
Technische Daten
| Tragfähigkeit (Tonne) | Lastkette (Øxmm) | Anzahl der Kettenstränge | Testbelastung (kN) | Kraftaufwand bei Volllast (N) | Haspelweg für 1m Hub (m) | Gewicht (kg) | Zusatzgewicht (kg/m) |
|---|---|---|---|---|---|---|---|
| 0.5 | 6 x 18 | 1 | 6.25 | 150 | 28 | 6.9 | 1.7 |
| 1 | 7 x 21 | 1 | 12.5 | 304 | 48 | 7.1 | 1.9 |
| 2 | 7 x 21 | 2 | 25 | 335 | 96 | 10.2 | 3.0 |
| 3 | 9 x 27 | 2 | 37.5 | 343 | 146 | 18.3 | 4.4 |
| 5 | 9 x 27 | 3 | 62.5 | 270 | 220 | 38.1 | 6.2 |
Abmessungen
| Tragfähigkeit (Tonnen) | A | B | C | D | E |
|---|---|---|---|---|---|
| 0.5 | 151 | 172 | 376 | 40 | 26 |
| 1 | 151 | 172 | 376 | 40 | 26 |
| 2 | 151 | 192 | 425 | 50 | 34 |
| 3 | 173 | 230 | 565 | 55 | 39 |
| 5 | 189 | 365 | 710 | 65 | 41 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- TKH_DELINOX-0050.03
- EAN-Nummer
- 8719482023064
- Gewicht
- 2.1
