Produktinformation

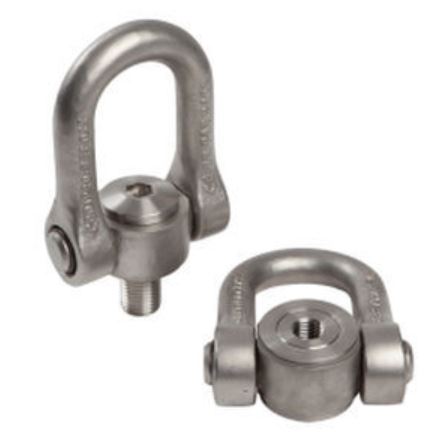

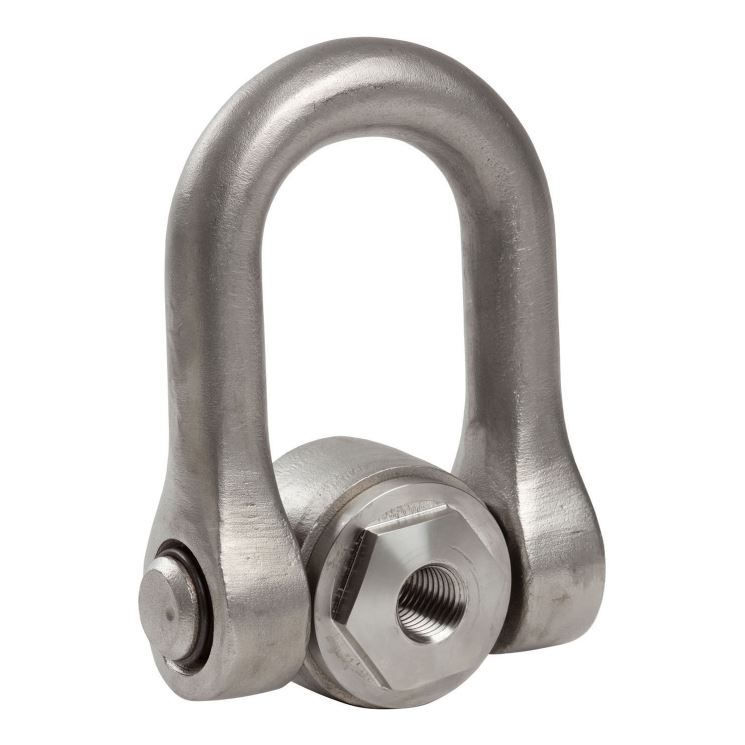

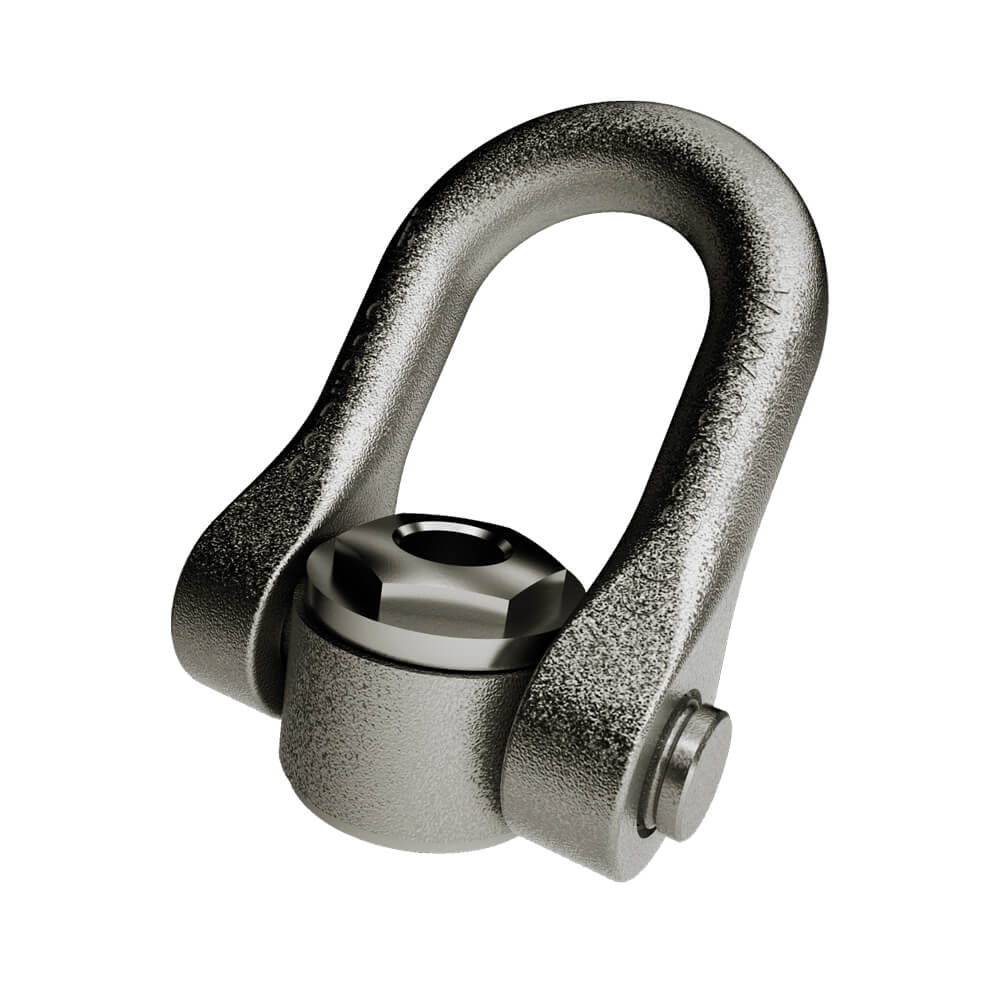

Die Doppelwirbelringschraube SS.DSS wurde speziell für das Heben und Drehen schwerer Lasten entwickelt. Dank seiner rostfreien Edelstahlversion, kann die Doppelwirbelringschraube in feuchter, korrosiver, chemischer, maritimer, ... Umgebung verwendet werden. Die rostfreie Doppelwirbelringschraube SS.DSS hat ebenfalls eine breite Durchführung des Schäkels.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Von M24 bis M36 Standard für Lasten von 2.7 t bis 5 t.
- Weitere Varianten der Verbindungsbolzen auf Anfrage.
- Ebenfalls mit Innengewinde oder/und Zentrierung erhältlich.
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L (mm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SS.FE.DSS M24 | M24 (x3) | 2,7 | 2,7 | 2,7 | 2,7 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 160 | 5,4 |
| SS.FE.DSS M30 | M30 (x3,5) | 3,5 | 3,5 | 3,5 | 3,5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 250 | 5,4 |
| SS.FE.DSS M33 | M33 (x3,5) | 3,5 | 3,5 | 3,5 | 3,5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 250 | 5,4 |
| SS.FE.DSS M36 | M36 (x4) | 5 | 5 | 5 | 5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 320 | 5,4 |
* Sicherheitsfaktor
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_CPFESSDSS-024
- EAN-Nummer
- HO_CPFESSDSS-024
- Gewicht
- 5.4
