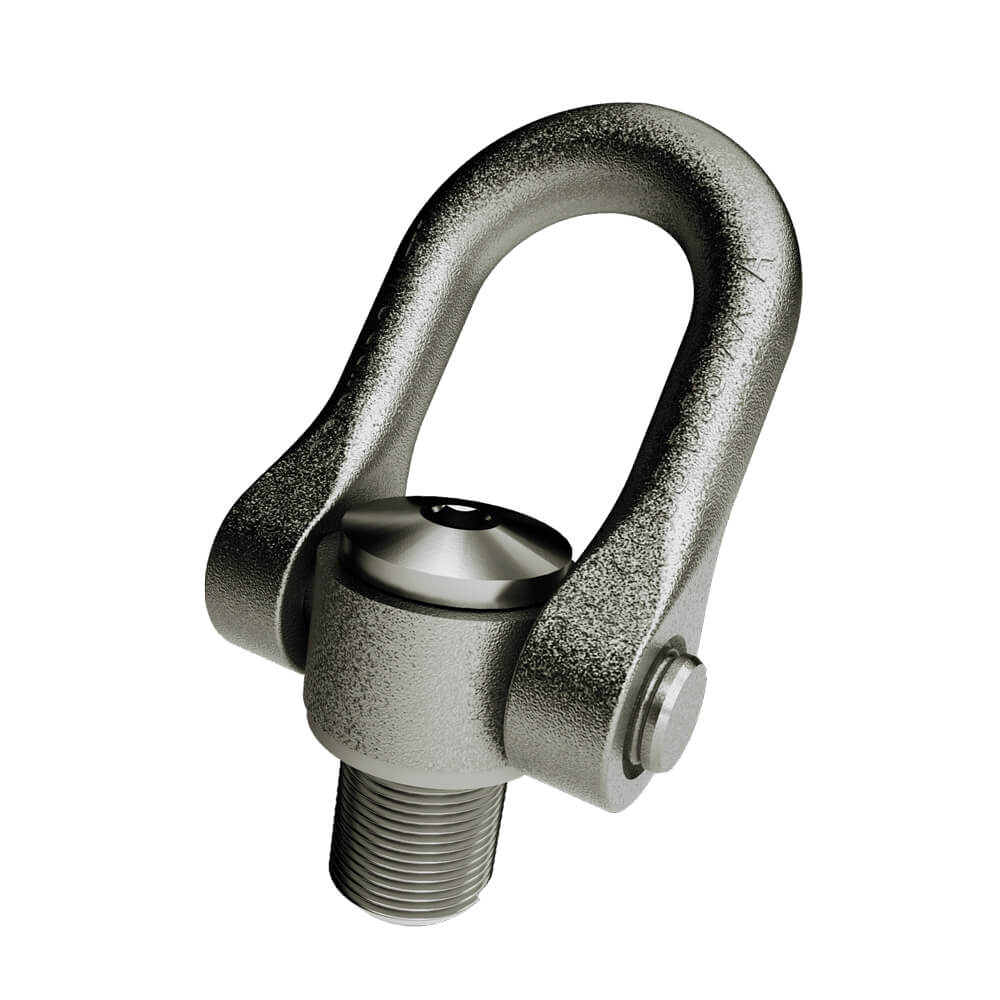

Codipro Doppelwirbelringschraube DSS, Rostfrei

  • Sein doppeltes Gelenk ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr
  • Der Schäkel der Ringschraube SS.FE.DSS hat ebenfalls eine sehr breite Durchführung.
  • Kompakt und ergonomisch
  • Einfach zu verschrauben und zu verwenden
  • Nach EN 1677
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 620,00 € 620,00
€ 737,80 inkl. MwSt.
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_CPSSDSS-024


Produktinformation Bewertungen Anhänge Technische Daten

Produktinformation

Mit einer hohen Höchstbelastung je Ringschraube, wurde die rostfreie Doppelwirbelringschraube mit Innengewinde SS.FE.DSS speziell für das Heben und Drehen schwerer Ladungen entwickelt. Dank seiner Edelstahl Ausführung (FE), kann diese in feuchter, korrosiver, chemischer, maritimer, ... Umgebung benutzt werden.

  • Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
  • Von Edelstahl für verwendung in feuchter, korrosiver, chemischer, maritimer, ... Umgebungen
  • Von M24 bis M56 als Standard für Ladungen von 2,7 t bis 8 t.
  • Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage.

DSS technische Zeichnung

Modell Durchmesser (mm) WLL (Tonne)
GF* 5:1		 WLL (Tonne)
GF* 4:1		 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) S (mm) L1 (mm) Drehmoment (Nm) Gewicht (kg)
DSS-R 24 M24 (x3) 2,7 2,7 61 31 70 98 73 149 30 19 36 160 5,2
DSS-R 30 M30 (x3,5) 3,5 3,5 61 31 70 98 73 149 30 19 45 250 5,2
DSS-R 33 M33 (x3,5) 3,5 3,5 61 31 70 98 73 149 30 19 50 250 5,2
DSS-R 36 M36 (x4) 5 5 61 31 70 98 73 149 30 19 54 320 5,2
DSS-R 36x3 M36 (x3) 5 5 61 31 70 98 73 149 30 19 54 320 5,2
DSS-R 39 M39 (x4) 5 5 61 31 70 98 73 149 30 19 54 400 5,4
DSS-R 42 M42 (x4,5) 6 6 61 31 70 98 73 149 30 19 63 400 5,4
DSS-R 42x3 M42 (x3_ 6 6 61 31 70 98 73 149 30 19 63 400 5,4
DSS-R 45 M45 (x4,5) - 6 61 31 70 98 73 149 30 19 63 600 5,7
DSS-R 48 M48 (x5) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 48x3 M48 (x4) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 48x4 M48 (x4) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 52 M52 (x5) - 6,4 79 38 90 123 91 182 41 19 68 600 11,2
DSS-R 56 M56 (x5,5) - 8 79 38 90 123 91 182 41 19 78 600 11,3
DSS-R 56 M56 (x4) - 8 79 38 90 123 91 182 41 19 78 600 11,4

* Gebruiksfactor

Anhänge

Technische Daten
Manual

Technische Daten

Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.

Produkt

Artikelnummer
HO_CPSSDSS-024
EAN-Nummer
HO_CPSSDSS-024
Gewicht
5.2
