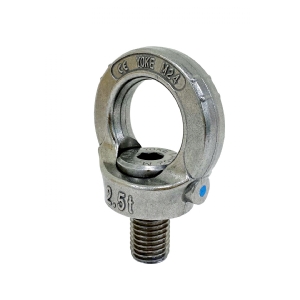

Yoke Ringschraube SPK, drehbar, Edelstahl
- Verwend in verschiedenen Anwendungen wie der chemischen Industrie, der Öl- und Kohleindustrie, der Lebensmittelverarbeitung, Reinräumen und Präzisionsinstrumenten.
- Um 360° drehbarer Ringkörper für mehr Flexibilität und Sicherheit
- Einstellung in Zugrichtung auch im fest verschraubten Zustand
- Alle Bauteile unterliegen einer einzelnen, 100%-igen elektromagnetischen Rissprüfung
- Nach EN 1677
Produktinformation
- Jedes Bauteil ist vollständig bis zu den Rohstoffen rückverfolgbar.
- Die Schrauben haben metrisches Gewinde (ASME / ANSI B18.3.1M), Spezifikation ist 12.9 DIN EN ISO 4762.
- Getestet mit dem 2,5-fachen der WLL und zertifiziert für jede produzierte Charge.
- Schnelle und einfache Montage, es wird nur ein Gewindeloch benötigt.
..jpg)
| Modell | WLL (Tonne) | M (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | J (mm) | S (mm) | W (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SPK 12 | 0,5 | 12 | 45 | 30 | 10 | 11 | 18 | 33 | 9 | 47 | 8 | 52 | 10 | 0,2 |
| SPK 16 | 1 | 16 | 52 | 35 | 14 | 13 | 24 | 35 | 11 | 56 | 10 | 61 | 30 | 0,3 |
| SPK 20 | 2 | 20 | 60 | 40 | 16 | 15 | 30 | 44 | 15 | 65 | 12 | 70 | 70 | 0,6 |
| SPK 24 | 2,5 | 24 | 72 | 49 | 19 | 18 | 36 | 52 | 19 | 78 | 14 | 84 | 150 | 1,0 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_YOBS-12
- EAN-Nummer
- HO_YOBS-12
- Gewicht
- 0.2
