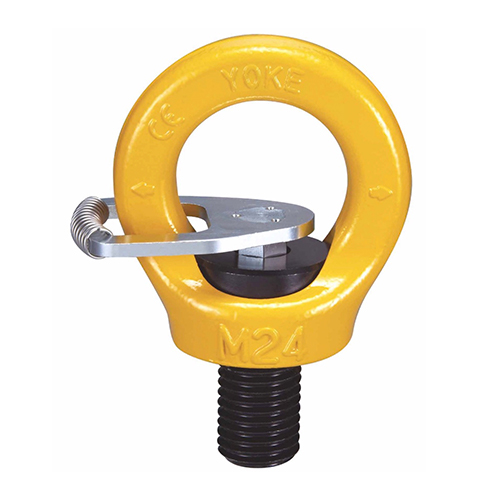

Yoke Ringschraube SPK, drehbar
- Hochfest vergütet, Güteklasse 10 (Tragkraft bis 12 t)
- Um 360° drehbarer Ringkörper für mehr Flexibilität und Sicherheit
- Einstellung in Zugrichtung auch im fest verschraubten Zustand
- Alle Bauteile unterliegen einer einzelnen, 100%-igen elektromagnetischen Rissprüfung
- Nach EN 1677
Produktinformation
| Modell | WLL 0° (Tonne) | WLL 90° (Tonne) | M (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | J (mm) | S (mm) | W (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SPK 8 | 1 | 0,3 | 8 | 38 | 25 | 9 | 9 | 12 | 25 | 6 | 41 | 6 | 44 | 10 | 0,1 |
| SPK 10 | 1 | 0,4 | 10 | 38 | 25 | 9 | 9 | 15 | 25 | 6 | 41 | 6 | 44 | 10 | 0,1 |
| SPK 12 | 2 | 0,75 | 12 | 45 | 30 | 10 | 11 | 18 | 33 | 9 | 47 | 8 | 52 | 10 | 0,2 |
| SPK 16 | 4 | 1,5 | 16 | 52 | 35 | 14 | 13 | 24 | 35 | 11 | 56 | 10 | 61 | 30 | 0,4 |
| SPK 20 | 6 | 2,3 | 20 | 60 | 40 | 16 | 15 | 30 | 44 | 15 | 65 | 12 | 70 | 70 | 0,6 |
| SPK 24 | 8 | 3,2 | 24 | 72 | 49 | 19 | 18 | 36 | 52 | 19 | 78 | 14 | 84 | 150 | 1,1 |
| SPK 30 | 12 | 4,5 | 30 | 91 | 61 | 24 | 22 | 45 | 62 | 23 | 95 | 17 | 105 | 350 | 2,1 |
| SPK 36 | 16 | 7 | 36 | 110 | 73 | 29 | 27 | 54 | 76 | 31 | 114 | 22 | 126 | 410 | 3,7 |
| SPK 42 | 24 | 9 | 42 | 128 | 83 | 34 | 32 | 63 | 89 | 38 | 132 | 24 | 147 | 550 | 5,8 |
| SPK 48 | 32 | 12 | 48 | 145 | 95 | 38 | 37 | 72 | 105 | 44 | 150 | 27 | 168 | 550 | 8,6 |
| SPK 56 | 34 | 16 | 56 | 148 | 102 | 40 | 43 | 84 | 124 | 49 | 166 | 27 | 178 | 800 | 11 |
| SPK 64 | 36 | 18 | 64 | 148 | 102 | 40 | 43 | 96 | 124 | 49 | 166 | 27 | 178 | 800 | 11,8 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_YOB-06
- EAN-Nummer
- HO_YOB-06
- Gewicht
- 0.1
