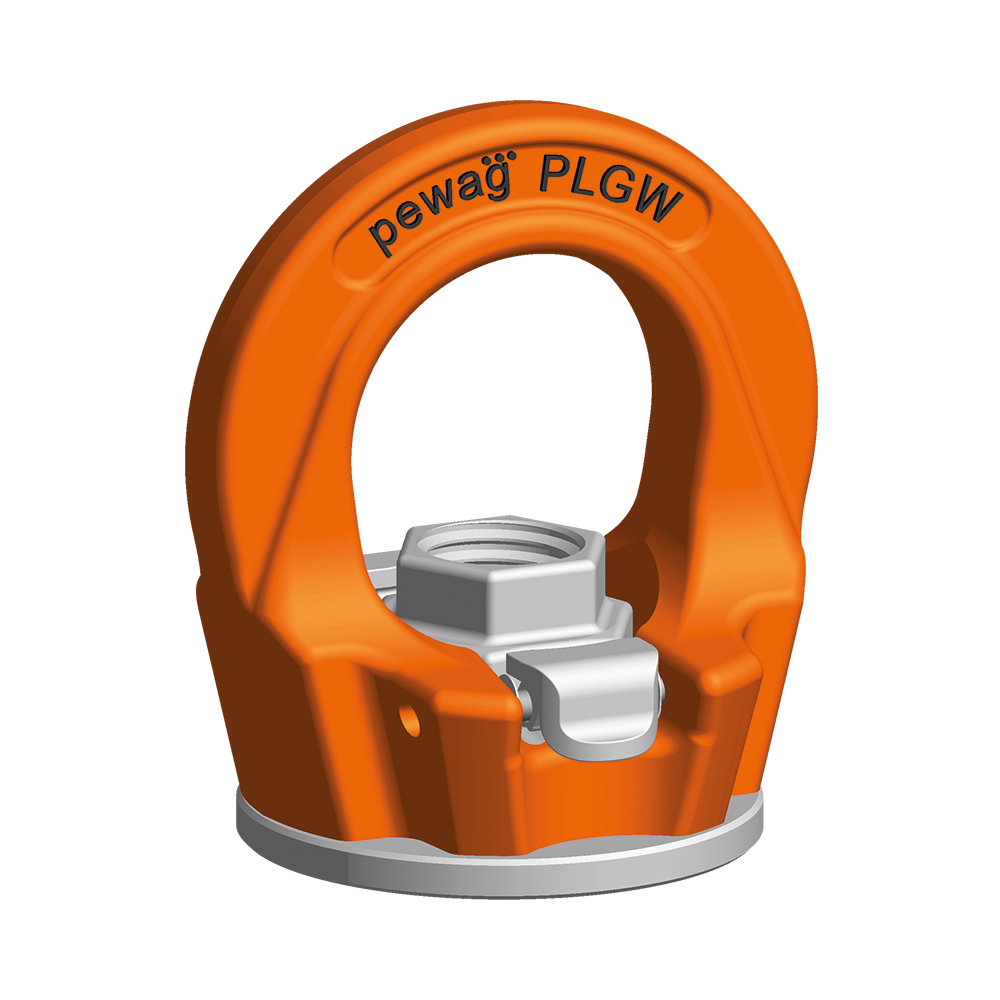

Pewag PLGW-SN drehbare Ringmutter
- Die Ringmutter ist um 360° drehbar und ist werkzeuglos montierbar.
- Kann auf vorhandene Gewinde montiert werden.
- Hergestellt aus Stahl der Güteklasse 10 und vollständig auf Risse getestet.
- Schützt gegen Korrosion durch chromat(VI)-freie Ausrüstung.
- Nach EN 1677.
Produktinformation
Die Pewag PLGW-SN ist eine um 360° drehbare Ringmutter und ist durch ihr patentiertes System sehr benutzerfreundlich. Er lässt sich komplett werkzeuglos montieren an vorhanden Gewinden, oder mit einer Standardschraube in einer Durchgangsbohrung, was ideal für unterschiedliche Materialdicken ist. Die Pewag PLGW-SN ist gefertigt aus Stahl der Güteklasse 10, umfassend rissgeprüft und mit einem chromat(VI)-freien Korrosionsschutzmittel beschichtet. Auf die Ringmutter sind die Tragfähigkeit, die Gewindegröße und eine eindeutige Seriennummer gekennzeichnet. Die Pewag PLGW-SN hält einem 4-fachen Sicherheitsfaktor gegen Bruch in alle zulässigen Richtungen stand.
Technische Daten
Abmessungen | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Modell | Maße | Tragfähigkeit (ton) | Maße Innensechskantschlüssel (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
PLGW-SN 0,3 | M8 | 0,3 | 12 | 0,17 | 25 | 45 | 10 | 21 | 55 | 35 |
PLGW-SN 0,5 | M10 | 0,5 | 12 | 0,17 | 25 | 45 | 10 | 21 | 55 | 35 |
PLGW-SN 0,7 | M12 | 0,7 | 14 | 0,28 | 30 | 55 | 12 | 25 | 65 | 43 |
PLGW-SN 1,5 | M16 | 1,5 | 19 | 0,42 | 35 | 64 | 14 | 29 | 72 | 50 |
PLGW-SN 2,3 | M20 | 2,3 | 22 | 0,5 | 40 | 73 | 16 | 34 | 82 | 54 |
PLGW-SN 3,5 | M24 | 3,5 | 27 | 1 | 50 | 86 | 18 | 40 | 95 | 69 |
PLGW-SN 4,9 | M30 | 4,9 | 36 | 1,9 | 60 | 110 | 25 | 47 | 115 | 90 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_PLGW-SN-05
- EAN-Nummer
- HO_PLGW-SN-05
- Gewicht
- 0.17
