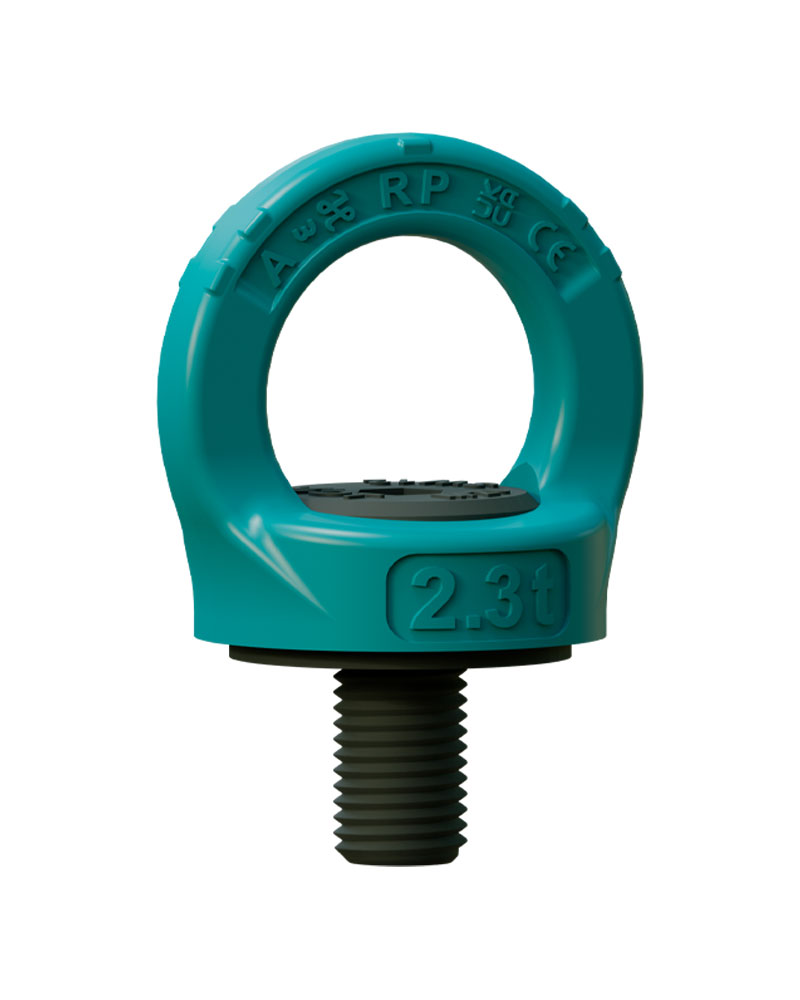

JDT Ring Point Ringschraube
- EN 1677
- Werkzeuglose Montage & Demontage
- Einzigartiges und pantentiertes Design
- Einfaches Einstellen in Lastrichtung
- Variable Schraubenlänge lieferbar
- Robuste Schmiedeausführung
- Oberfläche: RAL 5021 wasserblau pulverbeschichtet
- Einsatzbereich: -40 °C bis + 300 °C
- Vierfache Sicherheit gegen Bruch
- 100 % rissgeprüft
Produktinformation
Die JDT Ring Point Ringschraube ist eine vielseitige und zuverlässige Hebelösung, die für einfache und sichere Anwendungen entwickelt wurde. Das einzigartige und patentierte Design ermöglicht eine werkzeuglose Montage und Demontage, während die Ringschraube einfach in die Lastrichtung eingestellt werden kann. Die robuste Schmiedekonstruktion und die RAL 5021 wasserblaue Pulverbeschichtung bieten zusätzliche Haltbarkeit und Schutz gegen Umwelteinflüsse. Mit einem breiten Einsatzbereich von -40 °C bis +300 °C ist diese Ringschraube für verschiedene industrielle Anwendungen geeignet. Zudem bietet die Ringschraube vierfache Sicherheit gegen Bruch und ist zu 100% rissgeprüft, mit DGUV-Test, DEKRA-Abnahme und CE & UKCA-Kennzeichnung. Variable Schraubenlängen sind für optimale Flexibilität erhältlich.
Technische Daten
| Anschlagart |  |  |  |  |  |  | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Stück | 1 | 1 | 2 | 2 | 2 | 3 of 4 | ||||
| Neigungswinkel | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||
| Artikelcode | Herstellercode | Gewicht (kg) | Tragfähigkeit (Tonnen) | |||||||
| HO_JDTRP-07 | 0382100000 | 0,3 | 2,5 | 0,7 | 5 | 1,4 | 1 | 0,7 | 1,5 | 1,1 |
| HO_JDTRP-15 | 0382101000 | 0,4 | 4 | 1,5 | 8 | 3 | 2,1 | 1,5 | 3,2 | 2,3 |
| HO_JDTRP-23 | 0382102000 | 0,7 | 5,5 | 2,3 | 11 | 4,6 | 3,3 | 2,3 | 4,8 | 3,5 |
| HO_JDTRP-32 | 0382103000 | 1,2 | 8 | 3,2 | 16 | 6,4 | 4,5 | 3,2 | 6,7 | 4,8 |
| HO_JDTRP-45 | 0382104000 | 2,2 | 12 | 4,5 | 24 | 9 | 6,4 | 4,5 | 9,6 | 6,8 |
Abmessungen
| Artikelcode | Herstellercode | a (mm) | b (mm) | c (mm) | d (mm) | D x e | f (mm) | t (mm) | n (mm) |
|---|---|---|---|---|---|---|---|---|---|
| HO_JDTRP-07 | 0382100000 | 38 | 13 | 7 | 34 | 12 x 18 | 60 | 49 | 8 |
| HO_JDTRP-15 | 0382101000 | 42 | 14 | 10 | 36 | 16 x 20 | 64 | 51 | 10 |
| HO_JDTRP-23 | 0382102000 | 50 | 15 | 12 | 46 | 20 x 30 | 76 | 61 | 12 |
| HO_JDTRP-32 | 0382103000 | 64 | 19 | 15 | 52 | 24 x 30 | 90 | 74 | 14 |
| HO_JDTRP-45 | 0382104000 | 75 | 25 | 19 | 62 | 30 x 35 | 112 | 91 | 17 |
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_JDTRP-12
- EAN-Nummer
- HO_JDTRP-12
- Gewicht
- 0.3
