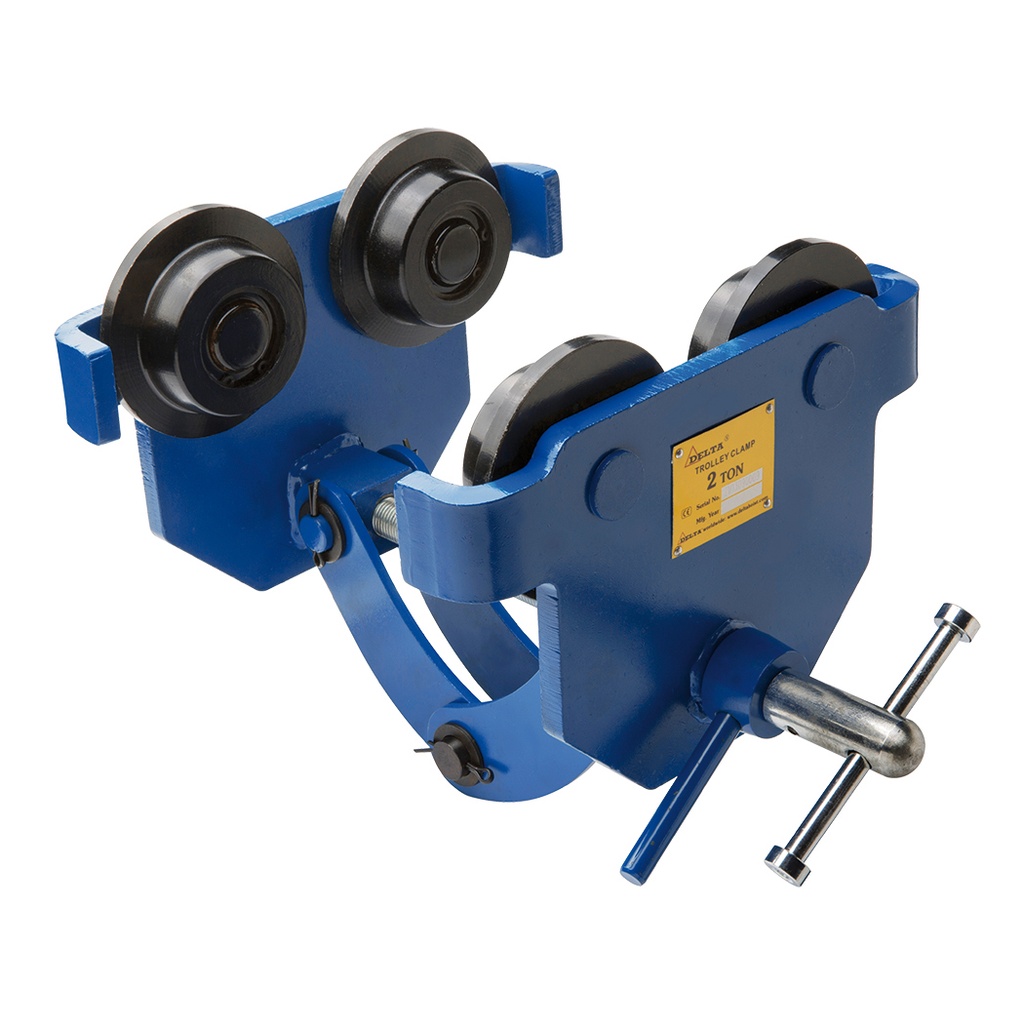

Delta BLUE Handlaufkatze mit Öseknebel
- Extrem verkürzte Montagezeiten, Ideal für schnelle Einsätze.
- Individuell einstellbar durch Drehen der Gewindespindel.
- Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz.
- Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile.
- Nach Maschinenrichtlinie 2006/42/EG.
Produktinformation
Die Delta BLUE Handlaufkatze ist ideal zum seitlichen Verfahren eines Hebezeugs. Die Laufkatze ist individuell einstellbar durch Drehen der Gewindespindel, und macht es Ideal für schnelle Einsätze die ein Verfahren der Last erfordern. Er ist mit einem Kippschutz und Sicherheitsbügel ausgestattet, die als Absturzsicherung, Radbruch- und Aufprallschutz dienen. Die dauerhaft geschmierte, kugelgelagerten Räder ermöglichen einen reibungslosen Betrieb.
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Trägerbreite (mm) | Min. radius (m) | Raddurchmesser (mm) | Gewicht (kg) |
|---|---|---|---|---|---|
| DBDL 0,5 | 0,5 | 64-180 | 0,8 | 55 | 9 |
| DBDL 1 | 1 | 64-203 | 1 | 68 | 16 |
| DBDL 2 | 2 | 76-203 | 1,1 | 80 | 20 |
| DBDL 3 | 3 | 76-203 | 1,3 | 100 | 33 |
| DBDL 5 | 5 | 100-305 | 1,4 | 120 | 60 |
Abmessungen
| Tragfähigkeit (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | H (mm) | J (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 198 | 246 | 68 | 52 | 299 | 30 | 19 | 130 | 113 |
| 1 | 242 | 297 | 82 | 46 | 355 | 40 | 22 | 130 | 150 |
| 2 | 281 | 318 | 95 | 52 | 360 | 40 | 22 | 130 | 145 |
| 3 | 328 | 351 | 116 | 55 | 360 | 45 | 24 | 130 | 148 |
| 5 | 377 | 455 | 138 | 57 | 470 | 58 | 28 | 130 | 214 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- LPK_LHTP-005
- EAN-Nummer
- 8719482316609
- Gewicht
- 9.0
