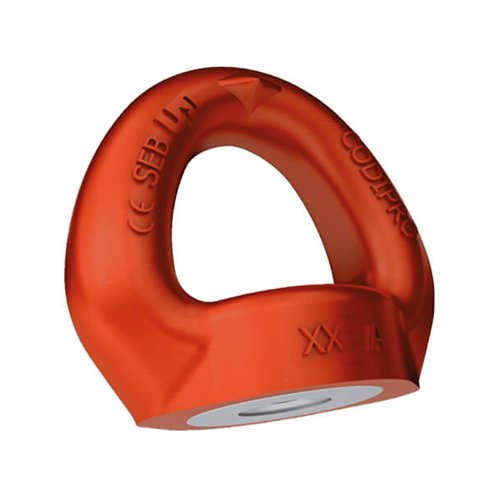

Codipro FE.SEB Wirbelringmutter
- Leicht zu verschrauben und sehr ergonomisch
- Ermöglicht die Verwendung des bestehenden Fixierungspunktes (Axe oder überstehende Gewindestange)
- Ermöglicht dem Haken parallel zu der Auflagefläche des Ringes zu verlaufen bei einem Zug von 90°
- Glattes Loch oder andere Gewindegänge auf Anfrage
- Nach EN 1677
Produktinformation
Die Wirbelringschraube mit Innengewinde FE.SEB ist mit einem automatischen Richtungssystem ausgestattet für eine optimale Ausrichtung mit dem Anschlaggeschirr.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8
- Von M8 bis M36 als Standard für Ladungen von 0,3 t bis 10 t
- Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage
- Ebenfalls mit Zentrierung erhältlich
| Modell | Durchmesser | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L (mm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SEB-M8 | M8 (x1,25) | 0,7 | 0,4 | 0,8 | 0,5 | 22 | 21 | 38 | 45 | 88 | 80 | 6 | 0,8 |
| SEB-M10 | M10 (x1,5) | 1,2 | 0,5 | 1,6 | 0,7 | 22 | 21 | 38 | 45 | 88 | 80 | 10 | 0,8 |
| SEB-M12 | M12 (x1,75) | 1,7 | 0,8 | 1,9 | 0,9 | 22 | 21 | 38 | 45 | 88 | 80 | 15 | 0,8 |
| SEB-M16 | M16 (x2) | 3,2 | 1,4 | 3,2 | 1,8 | 22 | 21 | 38 | 45 | 88 | 80 | 50 | 0,8 |
| SEB-M20 | M20 (x2,5) | 5 | 2 | 6,5 | 2,7 | 35 | 36 | 55 | 70 | 115 | 106 | 100 | 2,5 |
| SEB-M24 | M24 (x3) | 7 | 3,4 | 7 | 4,2 | 48 | 40 | 77 | 94 | 168 | 155 | 160 | 6,3 |
| SEB-M30 | M30 (x3,5) | 8,5 | 5,5 | 10 | 6,3 | 48 | 40 | 77 | 94 | 168 | 155 | 250 | 6,3 |
| SEB-M36 | M36 (x4) | 12 | 9 | 12 | 11 | 48 | 40 | 77 | 94 | 168 | 155 | 320 | 6,3 |
* Sicherheitsfaktor
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_CPSEBFE-008
- EAN-Nummer
- HO_CPSEBFE-008
- Gewicht
- 0.8
