Produktinformation

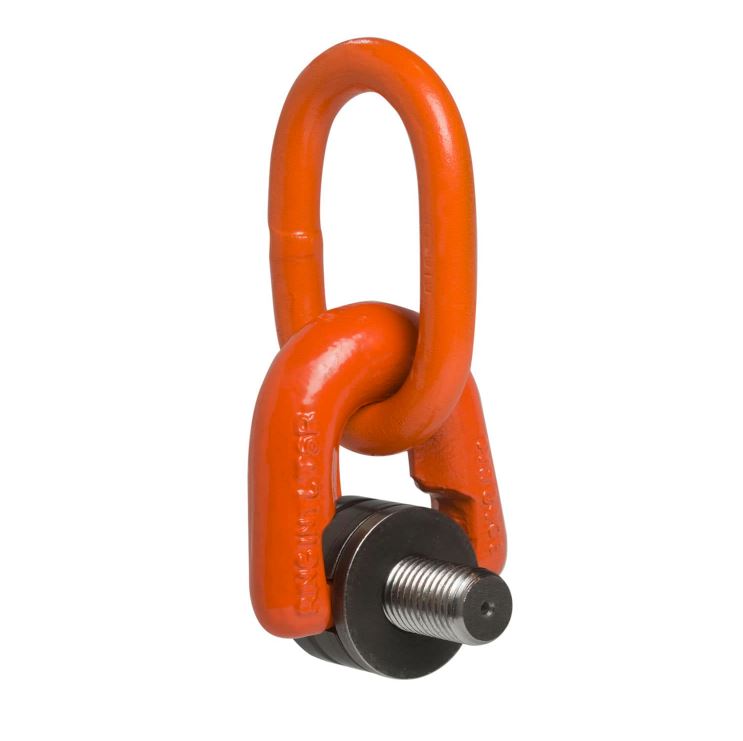

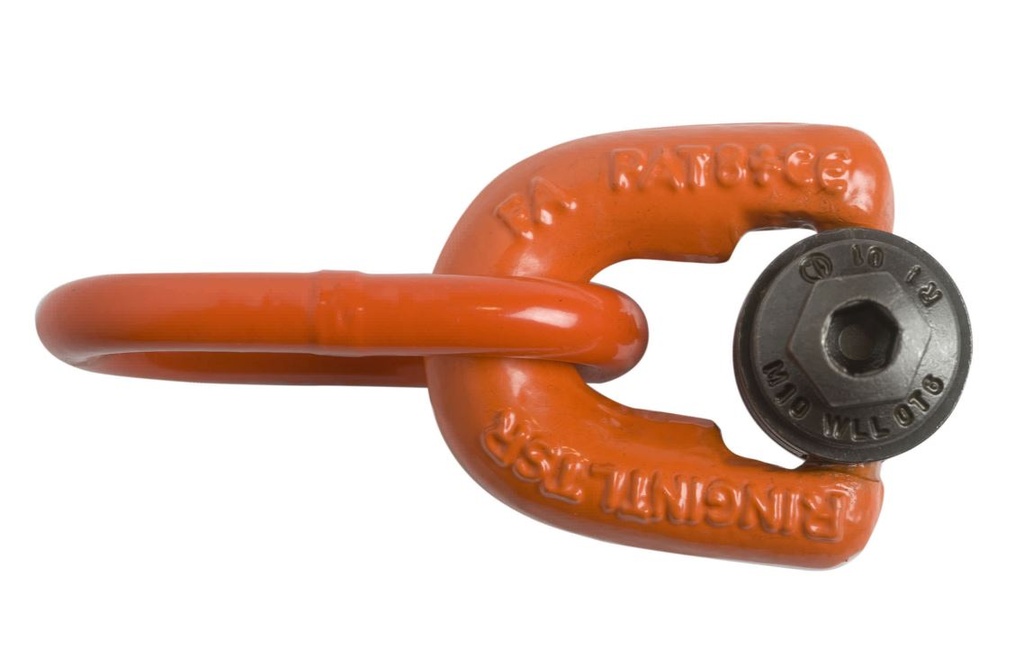

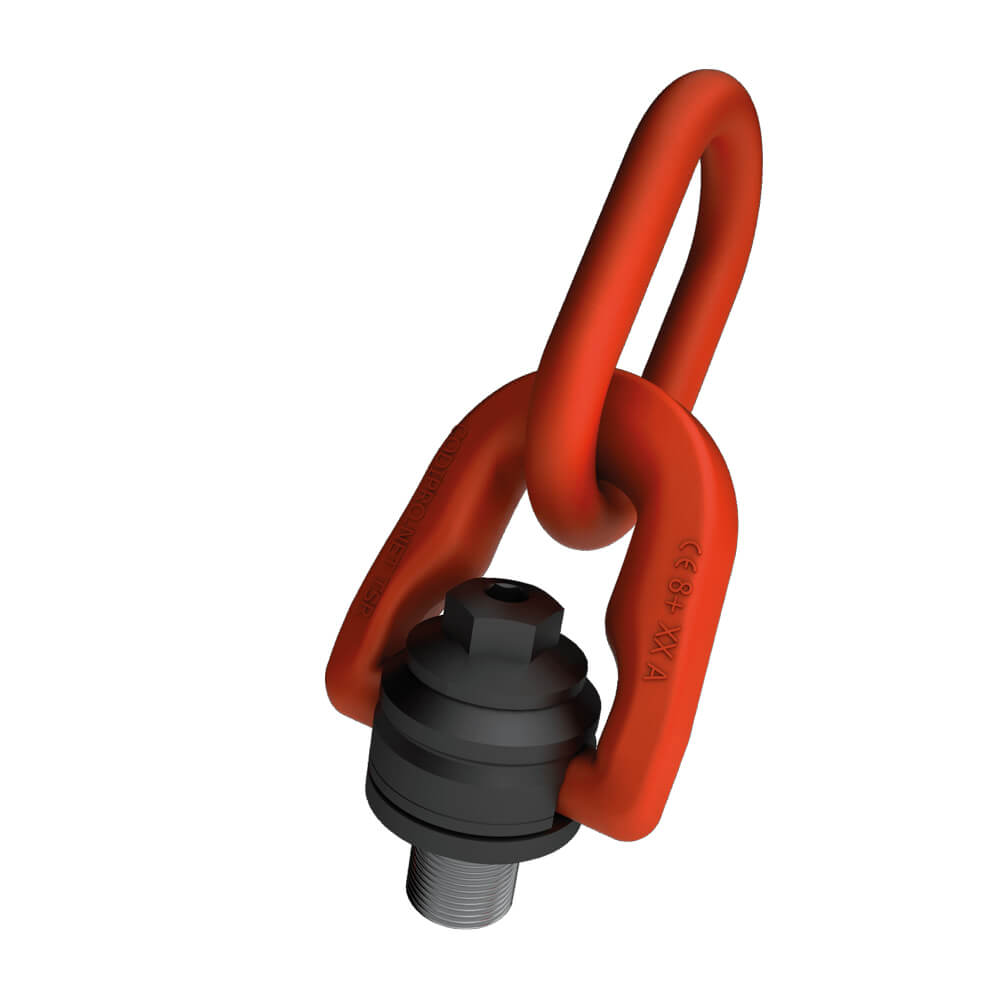

Der Dreifachwirbelring, TSR, ermöglicht dem Haken parallel zu der Auflagefläche des Ringes zu verlaufen bei einem Zug von 90°
- Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M8 bis M56 als Standard für Ladungen von 0,4 t bis 22 t.
- Möglichkeit höherer Höchstbelastung auf Anfrage.
| Modell | Durchmesser (mm) | WLL (Tonne) | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L1 (mm) | S1 (mm) | S2 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| TSR 8 | M8 (x1,25) | 0,4 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9.5 | 14 | 8 | 16 | 6 | 0,4 |
| TSR 10 | M10 (x1,5) | 0,7 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9.5 | 17 | 8 | 16 | 10 | 0,4 |
| TSR 12 | M12 (x1,75) | 1,05 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9.5 | 21 | 8 | 16 | 15 | 0,4 |
| TSR 14 | M14 (x2) | 1,4 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 23 | 8 | 20 | 30 | 1,1 |
| TSR 16 | M16 (x2) | 2 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 27 | 8 | 20 | 50 | 1,2 |
| TSR 18 | M18 (x2,5) | 2,3 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 27 | 8 | 20 | 70 | 1,2 |
| TSR 20 | M20 (x2,5) | 2,5 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 30 | 8 | 20 | 100 | 1,2 |
| TSR 22 | M22 (x2,5) | 3 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 33 | 14 | 24 | 120 | 2,8 |
| TSR 24 | M24 (x3) | 4 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 36 | 14 | 24 | 160 | 2,9 |
| TSR 27 | M27 (x3) | 5 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 36 | 14 | 24 | 200 | 2,9 |
| TSR 30 | M30 (x3,5) | 6,3 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 45 | 14 | 24 | 250 | 3 |
| TSR 36 | M36 (x4) | 10 | 81 | 140 | 80 | 111 | 71 | 30 | 48 | 26,5 | 54 | 19 | 30 | 320 | 7,6 |
| TSR 42 | M42 (x4,5) | 12,5 | 84 | 146 | 80 | 111 | 71 | 30 | 48 | 26,5 | 63 | 19 | 30 | 400 | 7,8 |
| TSR 48 | M48 (x5) | 20 | 100 | 178 | 110 | 135 | 90 | 42 | 180 | 33 | 68 | 19 | 30 | 600 | 17,5 |
| TSR 56 | M56 (x5,5) | 22 | 104 | 184 | 110 | 135 | 90 | 42 | 190 | 33 | 78 | 19 | 30 | 600 | 18 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_CPTSR-008
- EAN-Nummer
- HO_CPTSR-008
- Gewicht
- 0.4
