Produktinformation

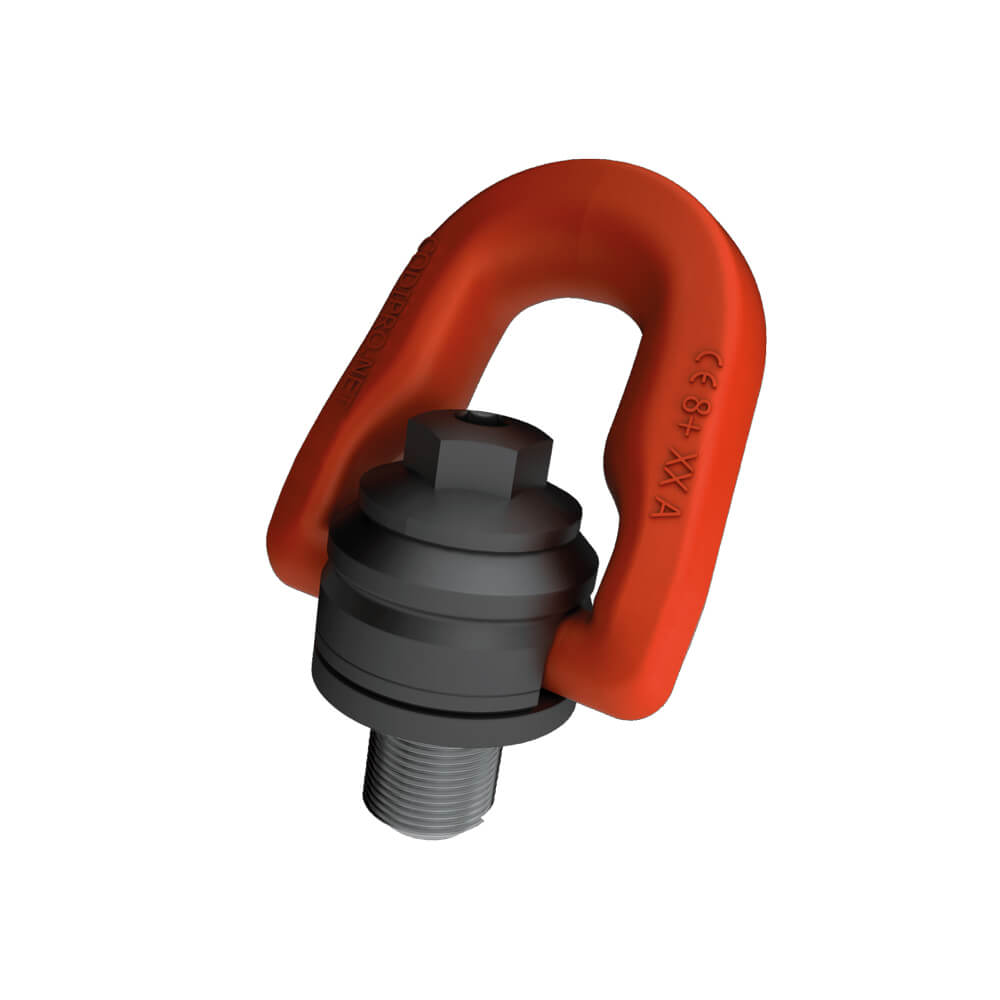

Der Doppelwirbel-Anschlagpunkt DSP ermöglich es anderes Hebezubehör zu verwenden: Durchführung eines Kabels oder eines Seils, Befestigung eines Rings mit großem Auge um Haken zu verwenden, die nicht proportional sind zum Anschlagpunkt.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M8 bis M20 als Standard für Ladungen von 0,4 t bis 2,5 t.
- Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage.
| Modell | Durchmesser (mm) | WLL (Tonne) | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | L1 (mm) | S1 (mm) | S2 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| DSP 8 | M8 (x1,25) | 0,4 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 15 | 8 | 16 | 6 | 0,3 |
| DSP 10 | M10 (x1,5) | 0,7 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 18 | 8 | 16 | 10 | 0,3 |
| DSP 12 | M12 (x1,75) | 1,05 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 21 | 8 | 16 | 15 | 0,3 |
| DSP 14 | M14 (x2) | 1,4 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 23 | 8 | 20 | 30 | 0,9 |
| DSP 16 | M16 (x2) | 2 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 27 | 8 | 20 | 50 | 0,9 |
| DSP 18 | M18 (x2,5) | 2,3 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 27 | 8 | 20 | 70 | 1 |
| DSP 20 | M20 (x2,5) | 2,5 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 30 | 8 | 20 | 100 | 1 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_CPDSP-008
- EAN-Nummer
- HO_CPDSP-008
- Gewicht
- 0.3
